PRÜFUNG SEITENDICHTLEISTE

1. Die Seitendichtleisten und Eckdichtungen des Rotors einsetzen.

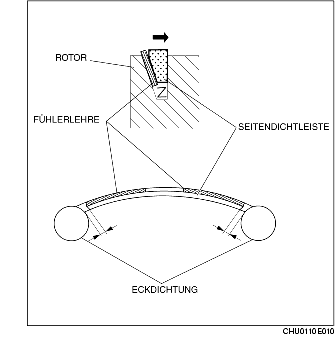

2. Die Seitendichtleiste mit Hilfe von Fühllehren zwischen 0,05-0,15 mm {0,0020-0,0059} wie in der Abbildung gezeigt nach oben gegen die Innenseite der Dichtungsrille drücken.

Achtung

• Die Fühllehren korrekt gegen beide Enden der Seitendichtleisten drücken.

Hinweis

• Jede Höhe der Seitendichtleiste ist zulässig.

3. Mit Hilfe einer Fühllehre das Spiel zwischen beiden Enden der Seitendichtleiste und der Eckdichtung messen.

• Falls der Maximalwert überschritten wird, die Seitendichtleiste austauschen.

Sollspiel

0,05-0,15 mm {0,0020-0,0059 in}

Maximales Spiel

0,4 mm {0,016 in}

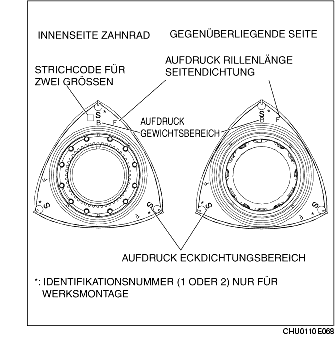

• Beim Austausch einer Seitendichtleiste mit Hilfe der Auswahltabelle eine geeignete Seitendichtleiste auswählen.

Auswahltabelle für Seitendichtleisten

Aufdruck Rillenlänge Seitendichtleiste	Ersatzteilnummer der Seitendichtleiste
F	N3Z1 11 C10*
G
H
I
J	N3Z2 11 C10*
K
L
M
N	N3Z3 11 C10*
O
P
Q
R	N3Z4 11 C10*
S
T
U

* :

Ausführung (alphabetische Reihenfolge)
