HINTEREN RAHMENLÄNGSTRÄGER (TEILSCHNITT) EINBAUEN


BHE098053810B02

1. Neues und altes Teil an der Schnitt- und Schweißstelle schneiden und die Kanten abschrägen.

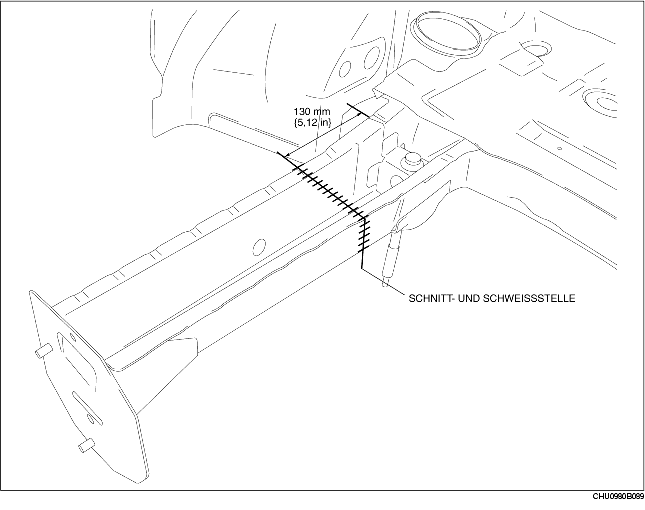

2. Um das neue Teil zu schneiden und anzuschweißen, an den in der Abbildung unten illustrierten Stellen schneiden und die Schnitt- und Schweißstelle des neuen Teils abschrägen.

3. Die neuen Teile beim Einbau versuchsweise in das Chassis einpassen und jedes Teil so positionieren, dass jeder Abschnitt so ausgerichtet ist, dass dieser mit den Abmessungen des Chassis übereinstimmt.

4. Nach der provisorischen Befestigung der neuen Teile sicherstellen, dass die zugehörigen Teile richtig passen.

Achtung
• Die Schnitt- und Schweißstelle gibt den maximalen Bereich für die Einbauposition an.
