CONTROL BRAZO BARRA DE CONVERGENCIA

1. Quitar el brazo de la barra de convergencia del vehículo.

2. Controlar el brazo lateral por si está doblado o dañado. En caso de funcionamiento incorrecto, sustituir el brazo lateral.

3. Controlar si la junta esférica está aflojada. En caso de funcionamiento incorrecto, sustituir la junta esférica.

4. Girar la junta esférica 5 veces.

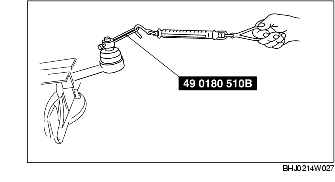

5. Instalar la SST al prisionero de cabeza esférica y medir el par de rotación de la junta esférica utilizando un dinamómetro.

Par de rotación de la junta esférica del brazo de la barra de convergencia

0,3-2,2 N·m (4-22 kgf·cm, 3-19 in·lbf)

Indicación dinamómetro: 3-22 N (0,3-2,2 kgf, 0,7-4,9 lbf)

• Si no está conforme a lo especificado, sustituir el brazo de la barra de convergencia.
