CONTROL MODULO DE CONTROL EPS

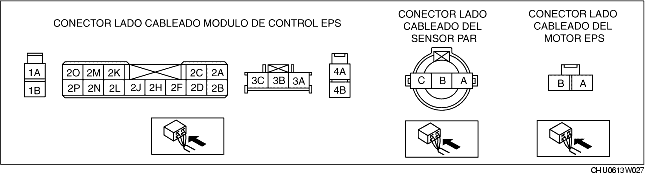

4. Conectar el cable del comprobador a la parte inferior del conector del módulo de control y controlar la tensión y la continuidad según la Tabla de tensiones en los terminales (referencia).


Terminal	Nombre señal	Conectado a	Elemento medido	Terminal medido (condición de medición)	Estándar	Elemento(s) de control
1A	Alimentación batería	Batería	Tensión	En cualquier condición	B+	• Cableado (1A-batería) • Fusible (60 A)
1B	Masa	Punto de masa	Tensión	En cualquier condición	1 V o menos	• Cableado (1B-punto de masa)
2A	Masa	Punto de masa	Tensión	En cualquier condición	1 V o menos	• Cableado (2A-punto de masa)
2B	-	-	-	-	-	-
2C	-	-	-	-	-	-
2D	-	-	-	-	-	-
2E	-	-	-	-	-	-
2F	-	-	-	-	-	-
2H	-	-	-	-	-	-
2J	-	-	-	-	-	-
2K	CAN-L	-	Controlar bajo el control de los DTC.			-
2L	-	-	-	-	-	-
2M	CAN-H	-	Controlar bajo el control de los DTC.			-
2N	-	-	-	-	-	-
2O	Masa	Punto de masa	Tensión	En cualquier condición	1 V o menos	• Cableado (2O-punto de masa)
2P	Alimentación sistema de encendido	Conmutador de arranque	Tensión	Conmutador de arranque en ON	B+	• Cableado (2P-conmutador de arranque-batería) • Fusible (15 A)
2P	Alimentación sistema de encendido	Conmutador de arranque	Tensión	Conmutador de arranque en posición OFF	1 o menos
3A	Sensor de par (Señal 2)	Sensor de par	Continuidad	Terminal 3A-terminal A sensor de par	Continuidad detectada	• Cableado (3A-sensor de par A)
3B	Sensor de par (Señal de activación)	Sensor de par	Continuidad	Terminal 3B-terminal B sensor de par	Continuidad detectada	• Cableado (3B-sensor de par B)
3C	Sensor de par (Señal 1)	Sensor de par	Continuidad	Terminal 3C-terminal C sensor de par	Continuidad detectada	• Cableado (3C-sensor de par C)
4A	Motor EPS	Motor EPS	Continuidad	Terminal 4A-terminal A motor EPS	Continuidad detectada	• Cableado (4A-terminal A motor EPS)
4B	Motor EPS	Motor EPS	Continuidad	Terminal 4B-terminal B motor EPS	Continuidad detectada	• Cableado (4B-terminal B motor EPS)

CONTROL MODULO DE CONTROL EPS

Tabla de las tensiones en los terminales (Referencia)
