CONTROL AMPLIFICADOR A/C (ACONDICIONADOR DE AIRE AUTOMATICO)


BHE074061190W03

1. Poner el conmutador de arranque en posición ON.

2. Conectar el cable negativo (-) del comprobador a la masa carrocería.

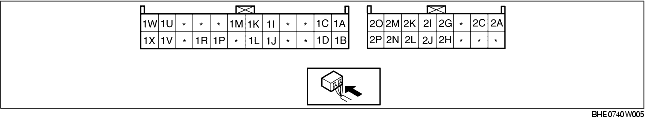

3. Insertando el cable positivo (+) del comprobador en cada terminal del amplificador A/C, medir la tensión de acuerdo con la tabla de tensión de los terminales.

• Si hay un funcionamiento incorrecto, controlar las partes de 'Elemento(s) de control'.
- Si las partes de 'Elemento(s) de control' están correctas (excepto el terminal 1A), sustituir el amplificador A/C.
- Para el terminal 1A, primero intentar sustituir el transistor eléctrico. En caso de que todavía haya funcionamiento incorrecto, sustituir el amplificador A/C.

Tabla de las tensiones en los terminales (Referencia)

Terminal

Nombre señal

Conectado a

Condiciones de medición

Tensión (V)

Elemento(s) de control

1A
Control velocidad unidad de ventilación
Transistor eléctrico
Ventidador parado
1,0 o menos
• Amplificador A/C: tensión terminal (1A)
Ventilador: LO manual
2,1
Ventilador: HI manual
2,9
1B
Retroacción motor de la unidad de ventilación
• Motor unidad de ventilación
• Transistor eléctrico
Ventidador parado
B+
1. Cableado: continuidad, cortocircuito (amplificador A/C-transistor eléctrico: 1A-D, 1B-C) (Unidad de ventilación-relé unidad de ventilación: A-D) (Relé unidad de ventilación-fusible: C-HEATER 40 A, A-A/C 7,5 A)
2. Cableado: continuidad (Transistor eléctrico-masa carrocería: A-masa) (Relé unidad de ventilación-amplificador A/C: E-1L)
3. Transistor eléctrico
4. Motor unidad de ventilación
5. Relé unidad de ventilación
6. Fusible A/C 7,5 A
7. Fusible HEATER 40 A
8. Sustitución transistor eléctrico
Ventilador: LO manual
9,0
Ventilador: HI manual
0,7
1C
Señal versión (Especificaciones para Reino Unido)
Masa carrocería
En cualquier condición
1,0 o menos
• Cableado: continuidad (Amplificador A/C-masa: 1C-masa)
1D
Señal versión [Especificaciones para Europa (volante a la izquierda)]
Masa carrocería
En cualquier condición
1,0 o menos
• Cableado: continuidad (Amplificador A/C-masa: 1D-masa)
1E
-
-
-
-
-
1F
-
-
-
-
-
1G
-
-
-
-
-
1H
-
-
-
-
-
1I
Funcionamiento motor
Actuador admisión aire
Cambio a RECIRCULATE
1,0 o menos
• Cableado: continuidad, cortocircuito (Amplificador A/C-actuador admisión aire: 1I-A, 1J-C)
• Actuador admisión aire
Cambio a FRESH
12
1J
Funcionamiento motor
Actuador admisión aire
Cambio a RECIRCULATE
12
• Cableado: continuidad, cortocircuito (Amplificador A/C-actuador admisión aire: 1J-C, 1I-A)
• Actuador admisión aire
Cambio a FRESH
1,0 o menos
1K
Funcionamiento deshelador cristal trasero
Relé deshelador cristal trasero
Interruptor deshelador cristal trasero en OFF
B+
• Cableado: continuidad, cortocircuito (Amplificador A/C-relé deshelador cristal trasero: 1K-E)
• Relé deshelador cristal trasero
Interruptor deshelador cristal trasero en ON
1,0 o menos
• Amplificador A/C: tensión terminal (2C, 2N)
1L
Funcionamiento motor unidad de ventilación
Relé unidad de ventilación
Interruptor ventilador en OFF
B+
• Cableado: continuidad, cortocircuito (Amplificador A/C-relé unidad de ventilación: 1L-E)
• Relé unidad de ventilación
Interruptor ventilador en ON
1,0 o menos
• Amplificador A/C: tensión terminal (2C, 2N)
1M
A/C
Presóstato refrigerante
Ventidador parado
B+
• Cableado: continuidad, cortocircuito (Amplificador A/C-presóstato refrigerante: 1M-B) (Presóstato refrigerante-PCM: C-4W)
• Presóstato refrigerante
• PCM: tensión terminal (4W)
Interruptor ventilador: ON e interruptor A/C: ON
1,0 o menos
• Amplificador A/C: tensión terminal (2C, 2N)
1N
-
-
-
-
-
1O
-
-
-
-
-
1P
Señal
-
-
-
-
1Q
-
-
-
-
-
1R
Señal
-
-
-
-
1S
-
-
-
-
-
1T
-
-
-
-
-
1U
Funcionamiento motor
Actuador mezclador aire
Moviendo hacia COLD
1,0 o menos
• Cableado: continuidad, cortocircuito [Amplificador A/C-actuador mezclador aire: 1U-F (Volante a la izquierda) G (Volante a la derecha), 1V-G (Volante a la izquierda) F (Volante a la derecha)]
• Actuador mezclador aire
Moviendo hacia HOT
12
1V
Funcionamiento motor
Actuador mezclador aire
Moviendo hacia COLD
12
• Cableado: continuidad, cortocircuito [Amplificador A/C-actuador mezclador aire: 1U-F (Volante a la izquierda) G (Volante a la derecha), 1V-G (Volante a la izquierda) F (Volante a la derecha)]
• Actuador mezclador aire
Moviendo hacia HOT
1,0 o menos
1W
Funcionamiento motor
Actuador modalidad flujo aire
Cambio a DEFROSTER
12
• Cableado: continuidad, cortocircuito (Amplificador A/C-actuador modalidad flujo aire: 1W-G, 1X-F)
• Actuador modalidad flujo aire
Cambio a VENT
1,0 o menos
1X
Funcionamiento motor
Actuador modalidad flujo aire
Cambio a DEFROSTER
1,0 o menos
• Cableado: continuidad, cortocircuito (Amplificador A/C-actuador modalidad flujo aire: 1W-G, 1X-F)
• Actuador modalidad flujo aire
Cambio a VENT
12
2A
B+
Fusible ROOM 15 A
En cualquier condición
B+
• Cableado: continuidad, cortocircuito (Amplificador A/C-fusible: 2F-ROOM 15 A)
• Fusible ROOM 15 A
2B
-
-
-
-
-
2C
IG2
Fusible A/C 7,5 A
Conmutador de arranque en ON
B+
• Cableado: continuidad, cortocircuito (Amplificador A/C-fusible: 2C-A/C 7,5 A)
• Fusible A/C 7,5 A
Conmutador de arranque en LOCK
1,0 o menos
• Cableado: continuidad, cortocircuito (Amplificador A/C-fusible: 2C-A/C 7,5 A)
2D
-
-
-
-
-
2E
-
-
-
-
-
2F
-
-
-
-
-
2G
Entrada potenciómetro
Actuador modalidad flujo aire
VENT
4,0
• Cableado: continuidad, cortocircuito (Amplificador A/C-actuador modalidad flujo aire: 2G-E, 2P-C)
• Actuador modalidad flujo aire
• Amplificador A/C: tensión terminal (2O)
BILEVEL
3,3
HEAT
2,6
HEAT/DEF
1,8
DEFROSTER
1,0
2H
Entrada potenciómetro
Actuador mezclador aire
Poner la temperatura en MAX COLD
3,9
• Cableado: continuidad, cortocircuito [Amplificador A/C-actuador mezclador aire: 2H-E, 2P-A (Volante a la izquierda) C (Volante a la derecha)].
• Actuador mezclador aire
• Amplificador A/C: tensión terminal (2O)
Poner la temperatura en MAX HOT
1,1
2I
Entrada sensor radiación solar
Sensor radiación solar
La luz incandescente (60 W aprox.) ilumina directamente el sensor de radiación solar a una distancia de 100 mm aproximadamente (3,9 in).
4,0
• Cableado: continuidad (Amplificador A/C-sensor radiación solar: 2I-B, 2O-A)
• Amplificador A/C: tensión terminal (2O)
• Sensor radiación solar
Bloquear la luz al sensor radiación solar
1,0 o menos
2J
Entrada señal sensor temperatura evaporador
Sensor temperatura evaporador
Comparado con la temperatura detectada por el sensor de temperatura evaporador
Véase gráfico 1
• Cableado: continuidad (Amplificador A/C-sensor temperatura evaporador: 2J-B, 2P-A)
• Cableado: continuidad (Amplificador A/C-sensor temperatura evaporador: 2J-B)
• Sensor temperatura evaporador
• Amplificador A/C: tensión terminal (2C, 2N)
2K
Entrada sensor temperatura ambiente
Sensor temperatura ambiente
Comparado con la temperatura detectada por el sensor de temperatura ambiente
Véase gráfico 2
• Cableado: continuidad (Amplificador A/C-sensor temperatura ambiente: 2K-B, 2P-A)
• Cableado: continuidad (Amplificador A/C-sensor temperatura ambiente: 2K-B)
• Sensor temperatura ambiente
• Amplificador A/C: tensión terminal (2C, 2N)
2 L
Entrada sensor temperatura habitáculo
Sensor temperatura habitáculo
Comparado con la temperatura detectada por el sensor de temperatura del habitáculo
Véase gráfico 3
• Cableado: continuidad (Amplificador A/C-sensor temperatura habitáculo: 2L-B, 2P-A)
• Cableado: continuidad (Amplificador A/C-sensor temperatura habitáculo: 2L-B)
• Sensor temperatura habitáculo
• Amplificador A/C: tensión terminal (2C, 2N)
2M
Entrada sensor ECT
PCM
Comparado con la temperatura detectada por el sensor ECT
Véase gráfico 4
• Cableado: continuidad, cortocircuito (Amplificador A/C-PCM: 2M-5W)
• Sensor ECT
• Amplificador A/C: tensión terminal (2C, 2N)
2N
GND
Masa carrocería
En cualquier condición
1,0 o menos
• Cableado: continuidad (Amplificador A/C-GND: 2N-GND)
2O
+5 V
• Actuador mezclador aire
• Actuador modalidad flujo aire
• Sensor radiación solar
Conmutador de arranque en ON
5,0
• Cableado: cortocircuito [Amplificador A/C-actuador mezclador aire, actuador modalidad flujo aire, sensor radiación solar: 2O-C (Volante a la izquierda) A (Volante a la derecha), A, A]
• Actuador mezclador aire
• Actuador modalidad flujo aire
• Sensor radiación solar
• Amplificador A/C: tensión terminal (2C, 2N)
Conmutador de arranque en LOCK
1,0 o menos
• Sustitución amplificador A/C
2P
Sensor GND
• Sensor temperatura ambiente
• Sensor temperatura habitáculo
• Sensor temperatura evaporador
• Actuador mezclador aire
• Actuador modalidad flujo aire
En cualquier condición
1,0 o menos
• Amplificador A/C: tensión terminal (2N)
