DTC B2434, B2435, B2691


DTC	B2434	Cortocircuito hacia masa carrocería del interruptor de enganche delantero lado conductor
	B2435	Circuito del interruptor de enganche delantero lado conductor no conforme a las especificaciones
	B2691	Circuito abierto o cortocircuito hacia alimentación del interruptor de enganche delantero lado conductor
CONDICCION DE DETECCION		Atención • Las condiciones de detección sirven para comprender el DTC antes de efectuar un control. Efectuar una inspección sólo de acuerdo con las condiciones de detección puede causar lesiones debidas a un error de funcionamiento o daños al sistema. Cuando se efectue un control, seguir siempre el procedimiento de control. • Funcionamiento incorrecto del circuito del interruptor de enganche delantero lado conductor
PROBABLE CAUSA		• Funcionamiento incorrecto de los conectores entre el interruptor de enganche delantero lado conductor y la unidad SAS • Circuito abierto o cortocircuito en el cableado entre el interruptor de enganche delantero lado conductor y la unidad SAS • Funcionamiento incorrecto interruptor de enganche delantero lado conductor • Funcionamiento incorrecto de la unidad SAS


PASO	INSPECCION		ACCION
1	CONTROL CIRCUITO INTERRUPTOR DE ENGANCHE LADO CONDUCTOR • Utilizando el WDS o instrumento equivalente, comprobar el siguiente control PID DATOS. (Véase TABLA DE CONTROL DATOS PID). - DR_BUKL • ¿El interruptor de enganche delantero lado conductor está normal?	Sí	(Diagnóstico funcionamiento incorrecto actual) • Sustituir la unidad SAS. (Véase REMOCION/INSTALACION UNIDAD SAS). (Diagnóstico funcionamiento incorrecto pasado) • Búsqueda averías DTC completada.
1		No	Pasar al paso siguiente.
2	CONTROLAR EL MODULO ENGANCHE LADO CONDUCTOR • Poner el conmutador de arranque en LOCK. • Desconectar el cable negativo de la batería y esperar durante 1 minuto o más. • Quitar el enganche delantero lado conductor. (Véase REMOCION/INSTALACION ENGANCHE DELANTERO). • Controlar el interruptor del enganche delantero lado conductor. (Véase CONTROL INTERRUPTOR ENGANCHE DELANTERO). • ¿El interruptor de enganche delantero lado conductor está normal?	Sí	Pasar al paso siguiente.
2		No	Sustituir el enganche delantero lado conductor. (Véase REMOCION/INSTALACION ENGANCHE DELANTERO).

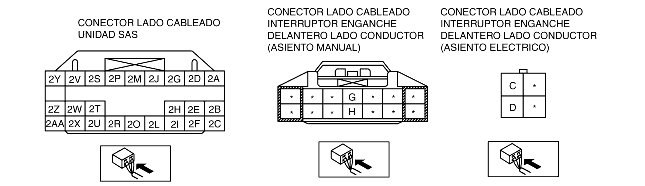

3	CONTROLAR EL CABLEADO ENTRE EL INTERRUPTOR DEL ENGANCHE LADO CONDUCTOR Y LA MASA • Controlar el cableado entre el terminal H (asiento manual) o el terminal C (asiento automático) del interruptor de enganche delantero lado conductor y la masa para lo siguiente: - Cortocircuito hacia alimentación - Circuito abierto • ¿El cableado está normal?	Sí	Pasar al paso siguiente.
3		No	Sustituir el cableado.
4	CONTROLAR EL CABLEADO ENTRE EL INTERRUPTOR DEL ENGANCHE LADO CONDUCTOR Y LA UNIDAD SAS Atención • Un manejo impropio de los componentes del sistema airbag puede activar el módulo airbag y el pretensor de los cinturones de seguridad causando heridas graves. Consultar las advertencias y las precauciones de mantenimiento antes de manejar los componentes del sistema airbag. (Véase PRECAUCIONES DE MANTENIMIENTO). (Véase PRECAUCIONES DE MANTENIMIENTO). • Poner el conmutador de arranque en LOCK. • Desconectar el cable negativo de la batería y esperar durante 1 minuto o más. • Quitar la tapa de la columna de la dirección. • Desconectar el conector de la espiral de conexión. • Quitar la guantera. • Desconectar el conector del módulo airbag lado pasajero. • Desconectar los conectores del módulo airbag lateral lado conductor y pasajero. • Desconectar los conectores del módulo airbag tipo cortina lado conductor y pasajero. • Quitar el revestimiento inferior de la puerta trasera. • Desconectar los conectores del pretensor de los cinturones de seguridad lado conductor y pasajero. • Desprender parcialmente el revestimiento del piso. • Desconectar el conector de la unidad SAS. • Controlar el cableado entre el terminal 2T de la unidad SAS y el terminal G (asiento manual) o el terminal D (asiento automático) del interruptor del enganche delantero lado conductor para lo siguiente: - Cortocircuito hacia masa - Cortocircuito hacia alimentación - Circuito abierto • ¿El cableado está normal?	Sí	(Diagnóstico funcionamiento incorrecto actual) • Sustituir la unidad SAS. (Véase REMOCION/INSTALACION UNIDAD SAS). (Diagnóstico funcionamiento incorrecto pasado) • Búsqueda averías DTC completada.
4		No	Sustituir el cableado.
