DTC B1884, B1890


BHE080201046W31

DTC

B1884

Circuito abierto o cortocircuito hacia masa carrocería del indicador de desactivación del airbag del pasajero (PAD).

B1890

Cortocircuito hacia alimentación del indicador de desactivación del airbag del pasajero (PAD)

CONDICCION DE DETECCION

Atención
• Las condiciones de detección sirven para comprender el DTC antes de efectuar un control. Efectuar una inspección sólo de acuerdo con las condiciones de detección puede causar lesiones debidas a un error de funcionamiento o daños al sistema. Cuando se efectue un control, seguir siempre el procedimiento de control.
• Funcionamiento incorrecto circuito indicador PAD

PROBABLE CAUSA

• Circuito abierto o cortocircuito en el cableado entre la unidad SAS y el indicador PAD
• Circuito abierto en el cableado entre el fusible IG KEY 15 A y el indicador PAD
• Funcionamiento incorrecto del indicador PAD
• Funcionamiento incorrecto de la unidad SAS

Procedimiento de diagnóstico

PASO

INSPECCION

ACCION

1
CONTROLAR EL FUNCIONAMIENTO DEL INDICADOR PAD
• Poner el conmutador de arranque en posición LOCK y esperar durante 1 minuto o más.
• Poner el conmutador de arranque en posición ON.
• ¿El indicador PAD se ilumina?
Pasar al paso siguiente.
No
Pasar al Paso 4.
2
CONTROLAR EL CABLEADO ENTRE EL INDICADOR PAD Y LA UNIDAD SAS
Atención
• Un manejo impropio de los componentes del sistema airbag puede activar el módulo airbag y el pretensor de los cinturones de seguridad causando heridas graves. Consultar las advertencias y las precauciones de mantenimiento antes de manejar los componentes del sistema airbag.
(Véase PRECAUCIONES DE MANTENIMIENTO).
(Véase PRECAUCIONES DE MANTENIMIENTO).
• Poner el conmutador de arranque en LOCK.
• Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.
• Quitar la tapa de la columna de la dirección.
• Desconectar el conector de la espiral de conexión.
• Quitar la guantera.
• Desconectar el conector del módulo airbag lado
pasajero.
• Desconectar los conectores del módulo airbag lateral lado conductor y pasajero.
• Desconectar los conectores del módulo airbag tipo cortina lado conductor y pasajero.
• Quitar el revestimiento inferior de la puerta trasera.
• Desconectar los conectores del pretensor de los cinturones de seguridad lado conductor y pasajero.
• Desprender parcialmente el revestimiento del piso.
• Desconectar los conectores de la unidad SAS.
• Conectar el cable negativo de la batería.
• Poner el conmutador de arranque en posición ON.

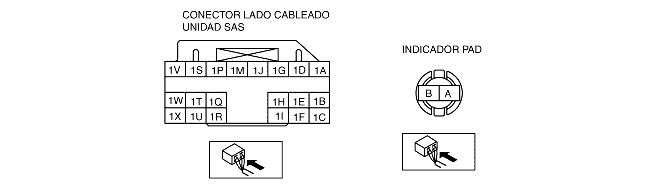

• Medir la tensión en el terminal 1U del conector de la unidad SAS.
• ¿La tensión es de 9 V o superior?

(Diagnóstico funcionamiento incorrecto actual)

Sustituir la unidad SAS.

(Diagnóstico funcionamiento incorrecto pasado)

Pasar al paso siguiente.
No
Pasar al paso siguiente.
3
CONTROLAR EL CABLEADO ENTRE EL INDICADOR PAD Y LA UNIDAD SAS
• Poner el conmutador de arranque en LOCK.
• Desconectar el cable negativo de la batería.
• Quitar la bombilla del indicador PAD.
• Controlar por si se dan las siguientes condiciones en el cableado entre el terminal A del indicador PAD y el terminal 1U de la unidad SAS:
- Cortocircuito hacia masa carrocería
• ¿El cableado está normal?

(Diagnóstico funcionamiento incorrecto actual)

Sustituir la bombilla del indicador PAD.

(Diagnóstico funcionamiento incorrecto pasado)

Pasar al paso siguiente.
No
Sustituir el cableado.
4
CONTROLAR LA BOMBILLA DEL INDICADOR PAD
• Poner el conmutador de arranque en LOCK.
• Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.
• Quitar la bombilla del indicador PAD.
• ¿La bombilla del indicador PAD está normal?
Reinstalar la bombilla del indicador PAD, luego pasar al paso siguiente.
No
Sustituir la bombilla del indicador PAD. (Véase REMOCION/INSTALACION INDICADOR DE DESACTIVACION DEL AIRBAG DEL PASAJERO (PAD)).
5
CONTROLAR POR SI HAY CONTINUIDAD ENTRE EL FUSIBLE IG KEY 15 A Y EL INDICADOR PAD
• Conectar el cable negativo de la batería.
• Poner el conmutador de arranque en posición ON.
• Medir la tensión en el terminal B del conector del indicador PAD.
• ¿La tensión es de 9 V o superior?
Pasar al paso siguiente.
No
Sustituir el cableado.
6
CONTROLAR EL CABLEADO ENTRE EL INDICADOR PAD Y LA UNIDAD SAS
Atención
• Un manejo impropio de los componentes del sistema airbag puede activar el módulo airbag y el pretensor de los cinturones de seguridad causando heridas graves. Consultar las advertencias y las precauciones de mantenimiento antes de manejar los componentes del sistema airbag.
(Véase PRECAUCIONES DE MANTENIMIENTO).
(Véase PRECAUCIONES DE MANTENIMIENTO).
• Poner el conmutador de arranque en LOCK.
• Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.
• Quitar la tapa de la columna de la dirección.
• Desconectar el conector de la espiral de conexión.
• Quitar la guantera.
• Desconectar el conector del módulo airbag lado pasajero.
• Desconectar los conectores del módulo airbag lateral lado conductor y pasajero.
• Desconectar los conectores del módulo airbag tipo cortina lado conductor y pasajero.
• Quitar los revestimientos inferiores de la puerta trasera.
• Desconectar los conectores del pretensor de los cinturones de seguridad lado conductor y pasajero.
• Desprender parcialmente el revestimiento del piso.
• Desconectar los conectores de la unidad SAS.
• Controlar por si se dan las siguientes condiciones en el cableado entre el terminal A del indicador PAD y el terminal 1U de la unidad SAS:
- Cortocircuito hacia alimentación o circuito abierto
• ¿El cableado está normal?

(Diagnóstico funcionamiento incorrecto actual)

Sustituir la unidad SAS.

[Diagnóstico funcionamiento incorrecto pasado]

Búsqueda averías DTC completada.
No
Sustituir el cableado.
