REMOCION/INSTALACION SENSOR AIRBAG LATERAL


BHE081000146W01

Atención
• Un manejo impropio del sensor airbag lateral puede ocasionar la activación (despliegue) accidental del módulo airbag con serio peligro para la seguridad personal. Consultar las advertencias y las precauciones de mantenimiento antes de manejar el sensor airbag lateral. (Véase PRECAUCIONES DE MANTENIMIENTO). (Véase PRECAUCIONES DE MANTENIMIENTO).

1. Poner el conmutador de arranque en LOCK.

2. Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.

3. Quitar el guardatalón interior. (Véase REMOCION/INSTALACION GUARDATALON INTERIOR).

4. Quitar la guía del cinturón de seguridad del asiento delantero. (Véase REMOCION/INSTALACION CINTURONES DE SEGURIDAD DELANTEROS).

5. Desprender parcialmente el revestimiento del piso.

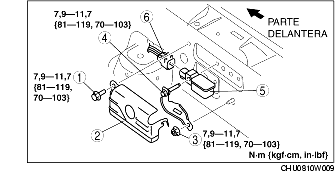

6. Quitar según el orden indicado en la tabla.

1
Perno fileteado A
2
Tapa
3
Tuerca
4
Perno fileteado B
5
Sensor airbag lateral
6
Conector

7. Instalar en el orden contrario al de la remoción.

8. Poner el conmutador de arranque en posición ON y aguantarlo así durante 5 minutos o más.

Advertencia
• Cuando se sustituya el sensor del airbag lateral, llevar a cabo las siguientes operaciones mientras se cambia el conmutador de arranque a la posición ON que cancelará el sensor del código sobre escritura, que puede causar que los airbag no se activen (desplieguen).
- El conmutador de arranque no se ha mantenido en posición LOCK durante 5 segundos o más.
- El motor está arrancado.
• Si se llevan a cabo las anteriores operaciones y el sensor del código sobre escritura es cancelado, será necesario sustituir el sensor de nuevo.

9. Comprobar que la luz de aviso del sistema airbag se ilumine durante 6 segundos aproximadamente y luego se apague.

• Si la luz de aviso del sistema airbag no funciona normalmente, véase el sistema diagnóstico de a bordo (sistema airbag) y llevar a cabo el control del sistema.
