PROCEDIMIENTO DE ACTIVACION MODULO AIRBAG Y PRETENSOR CINTURONES DE SEGURIDAD

BHE081057000W01

Atención

• Un módulo airbag vivo (no desplegado) o un pretensor de los cinturones de seguridad pueden activarse (desplegarse) cuando son eliminados y causar lesiones graves. No eliminar un módulo airbag vivo (no desplegado) y un pretensor de los cinturones de seguridad. Si las SST (herramienta de desactivación y cableado adaptador) no están disponibles, acuda a un centro de asistencia autorizado Mazda.

Advertencia

• Activar el módulo airbag y el pretensor de los cinturones de seguridad al interior del vehículo, puede causar daños al vehículo mismo. Si el vehículo no debe ser eliminado, activar siempre el módulo airbag y el pretensor de los cinturones de seguridad fuera del vehículo.

• Si el vehículo ha de ser eliminado o cuando se elimine cualquiera de los módulos airbag o pretensores de los cinturones de seguridad, activarlos (desplegarlos) en el interior del vehículo con el siguiente procedimiento de desactivación y utilizando la SST (Herramienta de desactivación).

• En caso de eliminación de un módulo airbag o pretensor de los cinturones de seguridad activados (desplegados) consultar el 'PROCEDIMIENTO DE DESGUACE MODULO AIRBAG Y PRETENSOR CINTURONES DE SEGURIDAD'.

Procedimiento de activación en el interior del vehículo

1. Controlar la SST (herramienta de desactivación). [Véase CONTROL SST (HERRAMIENTA DE DESACTIVACION)].

2. Poner el vehículo en un espacio abierto, lejos de vientos fuertes y cerrar todas las puertas y ventanillas.

3. Poner el conmutador de arranque en LOCK.

4. Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.

5. Seguir el procedimiento a continuación para activar (desplegar) el módulo airbag o el pretensor de los cinturones de seguridad.

Módulo airbag lado conductor

Atención

• El módulo airbag lado conductor cuenta con dos dispositivos de inflado. Si un dispositivo de inflado es forzado para que se active (despliegue), el otro puede activarse accidentalmente. Para evitar lesiones al eliminar el módulo airbag, asegurarse de activar (desplegar) ambos dispositivos de inflado de los módulos airbag lado conductor, con el siguiente procedimiento.

Nota

• Para activar el módulo airbag lado conductor, han de utlizarse las SST, dos tipos de cableado adaptador (para los dispositivos de inflado N.1 y N.2) y dos herramientas de desactivación.

1. Quitar el módulo airbag lado del conductor.

(Véase REMOCION/INSTALACION MODULO AIRBAG LADO CONDUCTOR).

2. Conectar las SST (cableado adaptador) al módulo airbag lado conductor como se muestra en la figura.

3. Instalar el módulo airbag lado conductor. (Véase REMOCION/INSTALACION MODULO AIRBAG LADO CONDUCTOR).

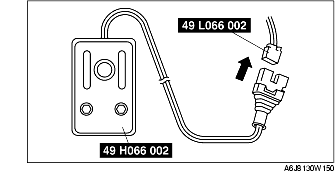

4. Conectar las SST (herramienta de desactivación) a las SST (cableado adaptador).

5. Conectar ambas SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

6. Comprobar que la lámpara roja de ambas SST (herramienta de desactivación) esté encendida.

7. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

8. Presionar el interruptor de activación en la SST (herramienta de activación) conectado con el 49 L066 002 (un conector amarillo) de la SST (cableado adaptador), y después de 3 segundos, presionar el interruptor de activación en la otra SST (herramienta de activación) para accionar el módulo airbag (ambos dispositivos de inflado).

Atención

• Comprobar que el sonido de funcionamiento del módulo airbag (explosión) se produzca dos veces. Si no se han oído dos explosiones, o sólo se ha oído una, los dispositivos de inflado no se han activado (desplegado) adecuadamente. Esto puede causar lesiones graves porque el módulo airbag se puede activar (desplegar) accidentalmente. Si no se oyen ambas explosiones, llevar a cabo el Paso 8 de nuevo. En caso de que no se puedan comprobar las dos explosiones incluso una vez repetido el Paso 8, dejar el módulo airbag sólo durante unos 30 minutos o más antes de acercarse de nuevo.

• El módulo airbag está muy caliente inmediatamene después de ser accionado (desplegado). Puede causar quemaduras. No tocar el módulo airbag durante los 15 minutos siguientes a la activación.

9. Desonectar las SST (herramienta de desactivación) de las SST (cableado adaptador).

Módulo airbag lado pasajero

Atención

• El módulo airbag lado pasajero cuenta con dos dispositivos de inflado. Si un dispositivo de inflado es forzado para que se active (despliegue), el otro puede activarse accidentalmente. Para evitar lesiones al eliminar el módulo airbag, asegurarse de activar (desplegar) ambos dispositivos de inflado de los módulos airbag lado pasajero, con el siguiente procedimiento.

Nota

• Para activar el módulo airbag lado pasajero, han de utlizarse las SST, dos tipos de cableado adaptador (para los dispositivos de inflado N.1 y N.2) y dos herramientas de desactivación.

1. Quitar la guantera. (Véase REMOCION/INSTALACION GUANTERA).

2. Desconectar el conector del módulo airbag lado pasajero.

3. Conectar las SST (cableado adaptador) al módulo airbag lado pasajero como se muestra en la figura.

4. Conectar las SST (herramienta de desactivación) a las SST (cableado adaptador).

6. Comprobar que la lámpara roja de ambas SST (herramienta de desactivación) esté encendida.

7. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

Atención

• El módulo airbag está muy caliente inmediatamene después de ser accionado (desplegado). Pueden causar quemaduras. No tocar el módulo airbag durante los 15 minutos siguientes a la activación.

9. Desonectar las SST (herramienta de desactivación) de las SST (cableado adaptador).

Módulo airbag lateral

1. Desconectar el conector del módulo airbag lateral.

2. Conectar la SST (cableado adaptador) al módulo airbag lateral como se muestra en la figura.

3. Conectar la SST (herramienta de desactivación) a la SST (cableado adaptador).

4. Conectar la SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

5. Comprobar que la luz roja en la SST (herramienta de desactivación) esté encendida.

6. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

7. Pulsar el interruptor de activación en la SST (herramienta de desactivación) para activar el módulo airbag lateral.

Módulo airbag tipo cortina

1. Quitar el revestimiento del cárter de rueda.

(Véase REMOCION/INSTALACION REVESTIMIENTO CARTER DE RUEDA).

2. Desconectar el conector del módulo airbag tipo cortina.

3. Conectar la SST (cableado adaptador) al módulo airbag tipo cortina como se muestra en la figura.

4. Conectar la SST (herramienta de desactivación) a la SST (cableado adaptador).

5. Conectar la SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

6. Comprobar que la luz roja en la SST (herramienta de desactivación) esté encendida.

7. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

8. Pulsar el interruptor de activación en la SST (herramienta de desactivación) para activar el módulo airbag tipo cortina.

Pretensor cinturones de seguridad

1. Quitar el revestimiento inferior de la puerta trasera.

(Véase REMOCION/INSTALACION REVESTIMIENTO INFERIOR PUERTA TRASERA).

2. Quitar el pretensor de los cinturones de seguridad y conectar la SST (cableado adaptador) como se muestra en la figura. (Véase REMOCION/INSTALACION CINTURONES DE SEGURIDAD DELANTEROS).

3. Instalar el pretensor del cinturón de seguridad.

4. Conectar la SST (herramienta de desactivación) a la SST (cableado adaptador).

5. Conectar la SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

6. Comprobar que la luz roja en la SST (herramienta de desactivación) esté encendida.

7. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

8. Pulsar el interruptor de activación en la SST (herramienta de desactivación) para activar el pretensor de los cinturones de seguridad.

Procedimiento de activación al exterior del vehículo

1. Controlar la SST (herramienta de desactivación).

[Véase CONTROL SST (HERRAMIENTA DE DESACTIVACION)].

2. Poner el conmutador de arranque en LOCK.

3. Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.

4. Seguir el procedimiento a continuación para activar (desplegar) el módulo airbag o el pretensor de los cinturones de seguridad.

Módulo airbag lado conductor

Atención

1. Quitar el módulo airbag lado del conductor.

(Véase REMOCION/INSTALACION MODULO AIRBAG LADO CONDUCTOR).

2. Conectar las SST (cableado adaptador) al módulo airbag lado conductor como se muestra en la figura.

3. Poner el módulo airbag lado conductor en el centro del neumático con la superficie acolchada orientada hacia arriba. Para fijar el módulo airbag a la llanta de la rueda, envolver un cable [sección cruzada 1,25 mm² (0,002 in²) o superior] a través de la llanta y de los orificios de instalación de los pernos del módulo airbag un mínimo de 4 veces.

Atención

• Si el módulo airbag no se instala correctamente a la llanta de la rueda, la activación del módulo puede causar heridas graves. Cuando se instala el módulo airbag a la llanta de la rueda, asegurarse que la superficie acolchada esté orientada hacia arriba.

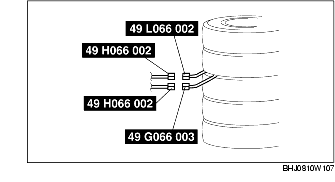

4. Poner tres neumáticos sin llanta encima del neumático con el módulo airbag lado conductor, y luego poner otro neumático con una llanta encima.

5. Asegurar los neumáticos con un cable.

6. Conectar las SST (herramienta de desactivación) a las SST (cableado adaptador).

7. Conectar ambas SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

8. Comprobar que la lámpara roja de ambas SST (herramienta de desactivación) esté encendida.

9. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

10. Presionar el interruptor de activación en la SST (herramienta de activación) conectado con el 49 L066 002 (un conector amarillo) de la SST (cableado adaptador), y después de 3 segundos, presionar el interruptor de activación en la otra SST (herramienta de activación) para accionar el módulo airbag (ambos dispositivos de inflado).

Atención

• Comprobar que el sonido de funcionamiento del módulo airbag (explosión) se produzca dos veces. Si no se han oído dos explosiones, o sólo se ha oído una, los dispositivos de inflado no se han activado (desplegado) adecuadamente. Esto puede causar lesiones graves porque el módulo airbag se puede activar (desplegar) accidentalmente. Si no se oyen ambas explosiones, llevar a cabo el Paso 10 de nuevo. En caso de que no se puedan comprobar las dos explosiones incluso una vez repetido el Paso 10, dejar el módulo airbag sólo durante unos 30 minutos o más antes de acercarse de nuevo.

• El módulo airbag está muy caliente inmediatamene después de ser accionado (desplegado). Pueden causar quemaduras. No tocar el módulo airbag durante los 15 minutos siguientes a la activación.

11. Desonectar las SST (herramienta de desactivación) de las SST (cableado adaptador).

Módulo airbag lado pasajero

Atención

1. Quitar el módulo airbag lado pasajero.

(Véase REMOCION/INSTALACION MODULO AIRBAG LADO PASAJERO).

2. Instalar los pernos fileteados módulo airbag lado pasajero.

3. Conectar las SST (cableado adaptador) al módulo airbag lado pasajero como se muestra en la figura.

4. Poner la superficie acolchada del módulo airbag lado pasajero orientada hacia el centro del neumático como se muestra en la figura. Para fijar el módulo airbag a la llanta de la rueda, envolver un cable [sección cruzada 1,25 mm² (0,002 in²) o superior] a través del neumático y de los pernos un mínimo de 4 veces.

Atención

• Si el módulo airbag no se instala correctamente a la llanta de la rueda, la activación del módulo puede causar heridas graves. Cuando se instala el módulo airbag al neumático, asegurarse que la superficie acolchada esté orientada hacia el centro del neumático.

5. Poner el neumático en que el módulo airbag está instalado sobre dos neumáticos sin llanta. Poner un neumático sin las llanta encima del neumático con el módulo airbag lado pasajero, y luego poner otro neumático con una llanta encima.

6. Asegurar los neumáticos con un cable.

7. Conectar las SST (herramienta de desactivación) a las SST (cableado adaptador).

8. Conectar ambas SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

9. Comprobar que la lámpara roja de ambas SST (herramienta de desactivación) esté encendida.

10. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

11. Presionar el interruptor de activación en la SST (herramienta de activación) conectado con el 49 L066 002 (un conector amarillo) de la SST (cableado adaptador), y después de 3 segundos, presionar el interruptor de activación en la otra SST (herramienta de activación) para accionar el módulo airbag (ambos dispositivos de inflado).

Atención

• Comprobar que el sonido de funcionamiento del módulo airbag (explosión) se produzca dos veces. Si no se han oído dos explosiones, o sólo se ha oído una, los dispositivos de inflado no se han activado (desplegado) adecuadamente. Esto puede causar lesiones graves porque el módulo airbag se puede activar (desplegar) accidentalmente. Si no se oyen ambas explosiones, llevar a cabo el Paso 11 de nuevo. En caso de que no se puedan comprobar las dos explosiones incluso una vez repetido el Paso 11, dejar el módulo airbag sólo durante unos 30 minutos o más antes de acercarse de nuevo.

• El módulo airbag está muy caliente inmediatamene después de ser accionado (desplegado). Pueden causar quemaduras. No tocar el módulo airbag durante los 15 minutos siguientes a la activación.

12. Desonectar las SST (herramienta de desactivación) de las SST (cableado adaptador).

Módulo airbag lateral

1. Quitar el módulo airbag lateral.

(Véase REMOCION/INSTALACION MODULO AIRBAG LATERAL).

2. Conectar la SST (cableado adaptador) al módulo airbag lateral como se muestra en la figura.

3. Poner la superficie acolchada del módulo airbag lateral orientada hacia el centro del neumático como se muestra en la figura. Para fijar el módulo airbag a la llanta de la rueda, envolver un cable [sección cruzada 1,25 mm² (0,002 in²) o superior] a través del neumático y alrededor de las abrazaderas un mínimo de 4 veces.

Atención

4. Poner el neumático en que el módulo airbag lateral está instalado sobre dos neumáticos sin llanta. Poner un neumático sin la llanta encima del neumático con el módulo airbag lateral, y luego poner otro neumático con una llanta encima.

5. Asegurar los neumáticos con un cable.

6. Conectar la SST (herramienta de desactivación) a la SST (cableado adaptador).

7. Conectar la SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

8. Comprobar que la luz roja en la SST (herramienta de desactivación) esté encendida.

9. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

10. Pulsar el interruptor de activación en la SST (herramienta de desactivación) para activar el módulo airbag lateral.

Módulo airbag tipo cortina

1. Quitar el módulo airbag tipo cortina.

(Véase REMOCION/INSTALACION MODULO AIRBAG TIPO CORTINA).

2. Fijar el módulo airbag tipo cortina en un tornillo de banco y cortar la parte que se activa como se muestra en la figura.

Atención

• Asegurarse de no golpear el tubo en el lado donde se efectua el corte. Si se golpea completamente, la presión interior del tubo aumenta causando su explosión durante la activación del módulo airbag.

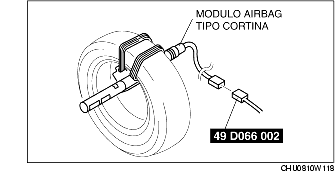

3. Fijar el módulo airbag tipo cortina al neumático, envolver un cable [sección cruzada 1,25 mm² (0,002 in²) o superior] a través del neumático y de los orificios de los pernos de instalación un mínimo de 4 veces.

Atención

• Si el módulo airbag no se instala correctamente a la llanta de la rueda, la activación del módulo puede causar heridas graves. Asegurarse de instalar el módulo airbag de forma segura.

4. Conectar la SST (cableado adaptador) al módulo airbag tipo cortina como se muestra en la figura.

5. Poner el neumático en que el módulo airbag tipo cortina está instalado sobre dos neumáticos sin llanta. Poner un neumático sin la llanta encima del neumático con el módulo airbag tipo cortina, y luego poner otro neumático con una llanta encima.

6. Asegurar los neumáticos con un cable.

7. Conectar la SST (herramienta de desactivación) a la SST (cableado adaptador).

8. Conectar la SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

9. Comprobar que la luz roja en la SST (herramienta de desactivación) esté encendida.

10. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

11. Pulsar el interruptor de activación en la SST (herramienta de desactivación) para activar el módulo airbag tipo cortina.

Pretensor cinturones de seguridad

1. Quitar el pretensor del cinturón de seguridad.

(Véase REMOCION/INSTALACION CINTURONES DE SEGURIDAD DELANTEROS).

Atención

• Si el pretensor de los cinturones de seguridad no se instala correctamente al neumático, la activación del pretensor puede causar heridas graves. Cuando se instala el pretensor de los cinturones de seguridad, asegurarse que el pretensor sea al interior del neumático.

2. Conectar la SST (cableado adaptador) al pretensor de los cinturones de seguridad como se muestra en la figura.

3. Poner el pretensor cinturón de seguridad dentro del neumático y fijarlo al neumático envolviendo un cable [sección cruzada 1,25 mm² (0,002 in²) o superior] a través de neumático y los orificios de instalación de los pernoscomo mínimo 4 veces.

4. Poner el neumático en que el pretensor de los cinturón de seguridad está instalado, sobre dos neumáticos sin llanta. Poner un neumático sin llanta encima del neumático con el pretensor del cinturón de seguridad, y luego poner otro neumático con una llanta encima.

5. Asegurar los neumáticos con un cable.

6. Conectar la SST (herramienta de desactivación) a la SST (cableado adaptador).

7. Conectar la SST (herramienta de desactivación) a la batería. Conectar la grapa roja de alimentación al terminal positivo de la batería y la grapa negra al terminal negativo de la batería.

8. Comprobar que la luz roja en la SST (herramienta de desactivación) esté encendida.

9. Comprobar que las personas estén a una distancia de 6 m (20 ft) como mínimo del vehículo.

10. Pulsar el interruptor de activación en la SST (herramienta de desactivación) para activar el pretensor de los cinturones de seguridad.
