1. Medir la tensión o controlar la continuidad de acuerdo con la Tabla de las tensiones a los terminales (Referencia).
2. Si al sistema no funciona correctamente aún si los componentes y cableados relacionados no están dañados, llevar a cabo la búsqueda de averías según los síntomas.

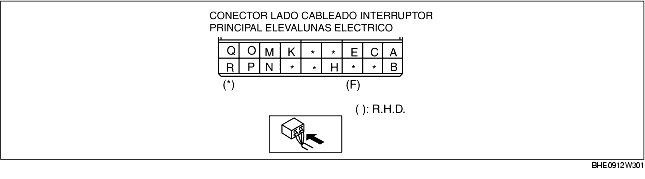

Tabla de las tensiones a los terminales (Referencia)
|
Terminal
|
Señal
|
Conectado a
|
Condición de prueba
|
Tensión (V)/continuidad
|
Acción
|
|---|---|---|---|---|---|
|
A
|
Salida señal cierre
|
Motor elevalunas eléctrico
|
Mientras el cristal se abre
|
Inferior a 1,0
|
• Motor elevalunas eléctrico (Véase CONTROL MOTOR ELEVALUNAS ELECTRICO).
• Controlar el cableado relacionado
|
|
Mientras el cristal se cierra
|
B+
|
||||
|
B
|
Interruptor puerta
|
Interruptor puerta
|
Una de las puertas está abierta (el interruptor puertas está en ON): controlar la continuidad hacia masa
|
Sí
|
• Controlar el interruptor puerta (Véase CONTROL INTERRUPTOR PUERTA).
• Controlar el interruptor cerradura superior puerta trasera (Véase CONTROL INTERRUPTOR CERRADURA SUPERIOR PUERTA TRASERA).
• Controlar el interruptor cerradura inferior puerta trasera (Véase CONTROL INTERRUPTOR CERRADURA INFERIOR PUERTA TRASERA).
• Controlar el cableado relacionado
|
|
Todas las puertas están cerradas (el interruptor puertas está en OFF): controlar la continuidad hacia masa
|
No
|
||||
|
C
|
Alimentación
|
Motor elevalunas eléctrico
|
En cualquier condición
|
B+
|
• Motor elevalunas eléctrico (Véase CONTROL MOTOR ELEVALUNAS ELECTRICO).
• Controlar el cableado relacionado
|
|
E
|
Alimentación
|
Fusible P. WIND 30 A
|
En cualquier condición
|
B+
|
• Fusible P. WIND 20 A
• Controlar el cableado relacionado
|
|
K
|
Masa
|
GND
|
En cualquier condición: controlar la continuidad hacia masa
|
Sí
|
• Controlar la masa
|
|
M
|
Masa
|
Motor elevalunas eléctrico
|
En cualquier condición: controlar la continuidad hacia masa
|
Sí
|
• Motor elevalunas eléctrico (Véase CONTROL MOTOR ELEVALUNAS ELECTRICO).
• Controlar el cableado relacionado
|
|
N
|
IG1
|
Fusible P. WIND 20 A
|
Conmutador de arranque en posición ON
|
B+
|
• Controlar el fusible P. WIND 30 A
• Controlar el cableado relacionado
|
|
Conmutador de arranque en posición LOCK
|
Inferior a 1,0
|
||||
|
O
|
Impulso 1
|
Motor elevalunas eléctrico
|
Cristal en movimiento
|
Alterna entre 0 y B+
|
• Motor elevalunas eléctrico (Véase CONTROL MOTOR ELEVALUNAS ELECTRICO).
• Controlar el cableado relacionado
|
|
Cristal parado
|
0 o B+
|
||||
|
P
|
Impulso 2
|
Motor elevalunas eléctrico
|
Cristal en movimiento
|
Alterna entre 0 y B+
|
• Motor elevalunas eléctrico (Véase CONTROL MOTOR ELEVALUNAS ELECTRICO).
• Controlar el cableado relacionado
|
|
Cristal parado
|
0 o B+
|
||||
|
Q
|
Salida señal abertura
|
Motor elevalunas eléctrico
|
Mientras el cristal se abre
|
B+
|
• Motor elevalunas eléctrico (Véase CONTROL MOTOR ELEVALUNAS ELECTRICO).
• Controlar el cableado relacionado
|
|
Mientras el cristal se cierra
|
Inferior a 1,0
|

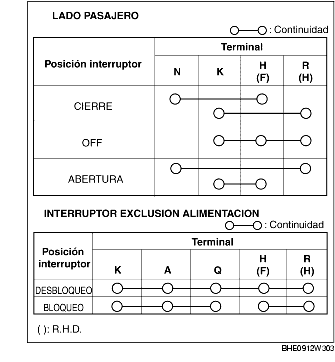

1. Poner el interruptor de exclusión alimentación en UNLOCK.
2. Controlar por si hay continuidad entre los terminales del interruptor principal elevalunas eléctrico.
