DESMONTAJE/MONTAJE ASIENTOS DELANTEROS

BHE091357100W02

Atención

• Un manejo impropio de los asientos delanteros (en modelos con airbag lateral) puede ocasionar el despliegue accidental del airbag lateral con grave peligro para la seguridad personal. Leer las precauciones de mantenimiento antes de manipular el asiento delantero (con airbag lateral) (Véase PRECAUCIONES DE MANTENIMIENTO).

1. Para vehículos con airbag laterales, quitar el módulo airbag lateral. (Véase REMOCION/INSTALACION MODULO AIRBAG LATERAL).

2. Desmontar según el orden indicado en la tabla.

3. Montar en el orden contrario al del desmontaje.

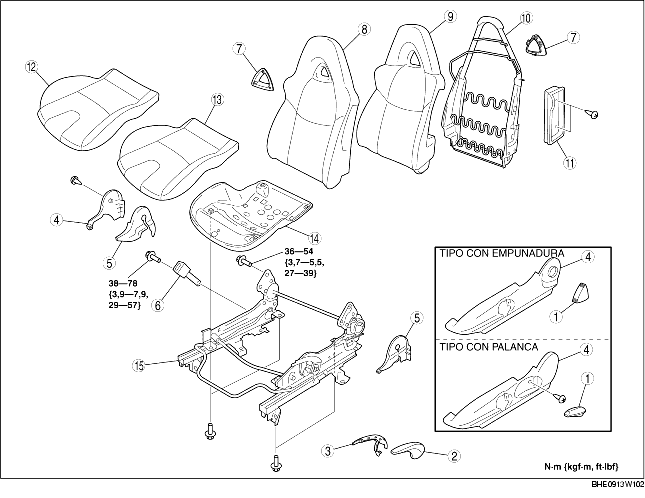

Asiento manual (asiento lado conductor)


1	Empuñadura dispositivo de abatimiento (tipo con empuñadura)/palanca reclinador espaldar (tipo accionado con palanca)
2	Palanca de levantamiento externa
3	Palanca de levantamiento interna
4	Tapa lateral
5	Tapa interna
6	Enganche delantero
7	Tapa
8	Revestimiento respaldo asiento
9	Acolchonamiento respaldo asiento
10	Bastidor respaldo asiento
11	Tapa airbag lateral
12	Revestimiento cojín
13	Acolchonamiento cojín
14	Bastidor cojín
15	Regulador desplazamiento asiento

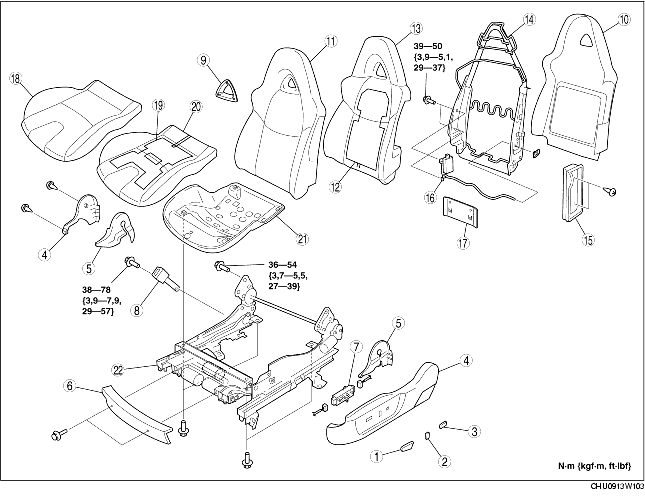

Asiento eléctrico (asiento lado conductor)


1	Perilla interruptor deslizante
2	Perilla interruptor dispositivo de abatimiento
3	Perilla interruptor soporte lumbar
4	Tapa lateral
5	Tapa interna
6	Tapa delantera
7	Interruptor asientos eléctrico
8	Enganche delantero
9	Tapa
10	Tapa respaldo asiento
11	Revestimiento respaldo asiento
12	Unidad calefacción asientos
13	Alcolchonamiento respaldo asiento
14	Bastidor respaldo asiento
15	Tapa airbag lateral
16	Motor soporte lumbar
17	Tablero respaldo asiento
18	Revestimiento cojín
19	Unidad calefacción asientos
20	Acolchonamiento cojín
21	Bastidor cojín
22	Regulador desplazamiento asiento

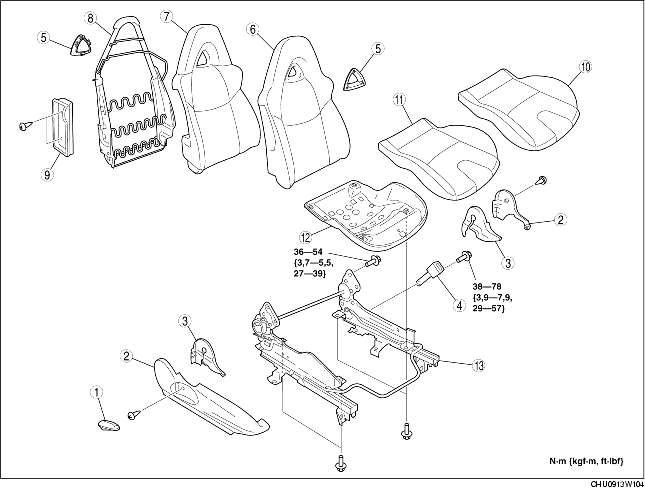

Asiento manual (asiento lado pasajero)


1	Palanca dispositivo de abatimiento
2	Tapa lateral
3	Tapa interna
4	Enganche delantero
5	Tapa
6	Revestimiento respaldo asiento
7	Alcolchonamiento respaldo asiento
8	Bastidor respaldo asiento
9	Tapa airbag lateral
10	Revestimiento cojín
11	Acolchonamiento cojín
12	Bastidor cojín
13	Regulador desplazamiento asiento
