CONTROL RELE LAVAFAROS


BHE091966122W12

1. Quitar el relé lavafaros con el conector todavía conectado.

2. Medir la tensión en cada terminal (diferente al terminal F).

• Si la tensión no está de conformidad con lo especificado en la tabla de las tensiones en los terminales (Referencia), controlar los componentes indicados en 'Elementos de control'.

3. Desconectar el cable negativo de la batería.

4. Comprobar que la continuidad en el terminal F sea la indicada en la Tabla de las tensiones en los terminales (Referencia).

• Si hay un funcionamiento incorrecto, controlar las partes de 'Elemento(s) de control'.
- Si al sistema no funciona correctamente aún si los componentes y cableados relacionados no están dañados, sustituir el relé lavafaros.

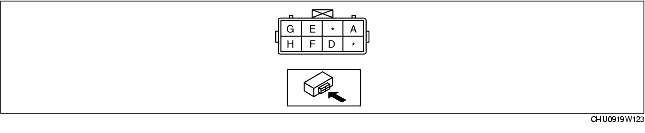

Tabla de las tensiones en los terminales (Referencia)

Terminal

Nombre señal

Conectado a

Condición de medido

Tensión (V)/continuidad

Elemento(s) de control

A
Señal salida motor lavafaros
Motor lavafaros
Lavafaros activado (funcionamiento automático o manual activado)
Alterna entre 1,0 o inferior y B+
• Relé faros
(Véase CONTROL RELE)
• Interruptor limpiaparabrisas y lavaparabrisas (Véase CONTROL INTERRUPTOR LIMPIA Y LAVAPARABRISAS).
• Motor lavafaros (Véase CONTROL MOTOR LAVAFAROS)
• Cableado relacionado
Excepto la condición sobremencionada
B+
D
Señal de salida motor lavaparabrisas
Interruptor limpia y lavaparabrisas
Poner el conmutador de arranque en posición ON.
Poner el interruptor de lavado en posición OFF.
1,0 o menos
• Relé faros
(Véase CONTROL RELE)
• Interruptor limpiaparabrisas y lavaparabrisas (Véase CONTROL INTERRUPTOR LIMPIA Y LAVAPARABRISAS).
• Cableado relacionado
Poner el interruptor de lavado en posición ON.
B+
E
Faro
Relé faros
Interruptor luces en posición ON.
B+
• Relé faros
(Véase CONTROL RELE)
• Cableado relacionado
Excepto la condición sobremencionada
1,0 o menos
F
GND
Masa carrocería
En cualquier condición: controlar la continuidad hacia masa.
Continuidad detectada
• GND
• Cableado relacionado
