CONTROL MOTOR LIMPIAPARABRISAS

Volante a la izquierda

1. Desconectar el conector del motor del limpiaparabrisas.

2. Conectar la tensión positiva de batería a los terminales A o B del motor limpiaparabrisas, y el terminal D a la masa y luego comprobar que los limpiaparabrisas funcionan como se indica en la tabla.

• Si los limpiaparabrisas no funcionan como se indica en la tabla, sustituir el motor limpiaparabrisas.

3. Activar los limpiaparabrisas, desconectar la tensión positiva de la batería del terminal B y comprobar que los limpiaparabrisas paren.

4. Conectar los terminales E y A del motor limpiaparabrisas y aplicar tensión positiva de batería al terminal C.

5. Accionar los limpiaparabrisas a baja velocidad y comprobar que paren en posición de reposo.

• En caso de funcionamiento incorrecto, sustituir el motor limpiaparabrisas.

Volante a la derecha

1. Desconectar el conector del motor del limpiaparabrisas.

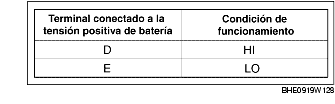

2. Conectar la tensión positiva de batería a los terminales D o E del motor limpiaparabrisas, y el terminal A a la masa y luego comprobar que los limpiaparabrisas funcionan como se indica en la tabla.

• Si los limpiaparabrisas no funcionan como se indica en la tabla, sustituir el motor limpiaparabrisas.

3. Activar los limpiaparabrisas, desconectar la tensión positiva de la batería del terminal D y comprobar que los limpiaparabrisas paren.

4. Conectar los terminales B y E del motor limpiaparabrisas y aplicar tensión positiva de la batería al terminal C.

5. Accionar los limpiaparabrisas a baja velocidad y comprobar que paren en posición de reposo.

• En caso de funcionamiento incorrecto, sustituir el motor limpiaparabrisas.
