IMPIANTO ELETTRICO
BHE000000006W02
Parti elettriche

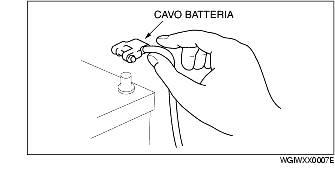

Cavo della batteria
-
• Prima di scollegare un connettore o di rimuovere una parte elettrica, scollegare il cavo negativo della batteria.

Cablaggio

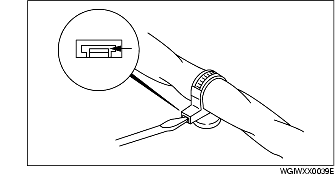

• Per liberare il cablaggio dal fermaglio nel vano motore, sollevare il gancio del fermaglio con un cacciavite a punta piatta.
-
Avvertenza
-

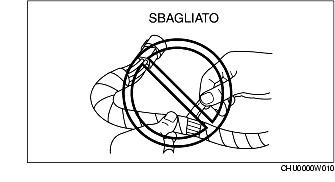

• Non rimuovere il nastro di protezione del cablaggio. Altrimenti i fili potrebbero sfregare contro la carrozzeria con rischio di infiltrazioni d'acqua e cortocircuiti.
Connettori
Scollegamento dei connettori
-

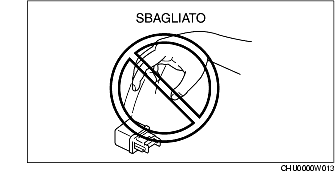

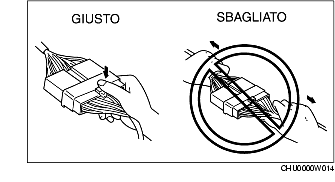

• Quando si scollegano i connettori, afferrare i connettori stessi e non i cavi.

-

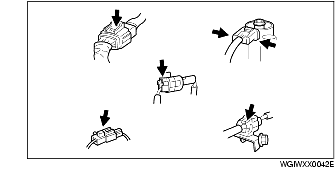

• I connettori possono essere scollegati spingendo o tirando la levetta di bloccaggio come mostrato in figura.

Bloccaggio dei connettori
-

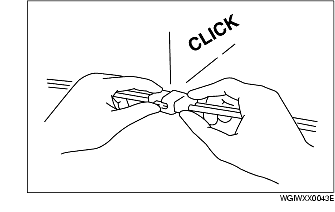

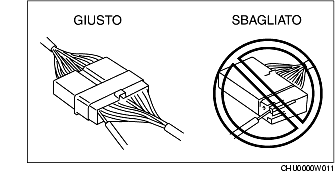

• Quando si bloccano i connettori, si deve avvertire un click che ne indica il corretto bloccaggio.

Ispezione
-

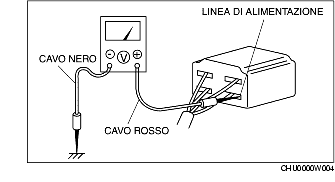

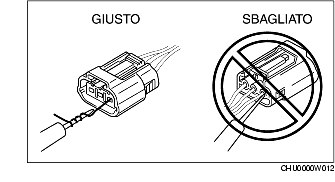

• Quando si usa uno strumento di misura (tester) per controllare la continuità o misurare la tensione, inserire il puntale dello strumento dal lato cablaggio.

-

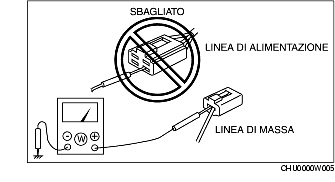

• Controllare i terminali dei connettori a tenuta stagna dal lato connettore in quanto non sono accessibili dal lato cablaggio.

-
Avvertenza
-
• Per evitare di danneggiare il terminale, avvolgere un sottile filo attorno al puntale prima di inserirlo nel terminale stesso.
Terminali
Ispezione
-

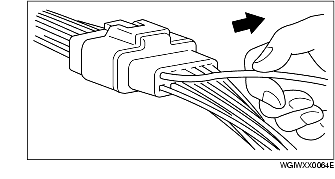

• Tirare leggermente i singoli cavi per verificare che siano saldamente fissati nel terminale.

Sostituzione
-
• Quando si rimuove un terminale, usare gli attrezzi appropriati come mostrato in figura. Quando si installa un terminale, inserirlo finché non viene saldamente bloccato.
-

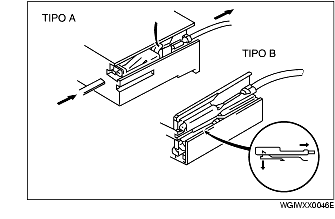

• Inserire una sottile lamina di metallo dal lato terminali del connettore dopodiché, con la linguetta di bloccaggio del terminale premuta, estrarre il terminale stesso dal connettore.

Sensori, interruttori e relè
• I sensori, gli interruttori e i relè devono essere maneggiati con la massima cura. Evitare che cadano a terra o urtino oggetti.
Cablaggio
Codice colori dei cavi
-

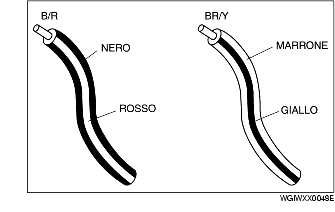

• I cavi bicolore sono identificati da un codice a due sigle separate da una barra.
-
• La prima sigla indica il colore di base del cavo e la seconda il colore della striscia.

CODICE
|
COLORE
|
CODICE
|
COLORE
|
B
|
Nero
|
O
|
Arancione
|
BR
|
Marrone
|
P
|
Rosa
|
G
|
Verde
|
R
|
Rosso
|
GY
|
Grigio
|
V
|
Viola
|
L
|
Blu
|
W
|
Bianco
|
LB
|
Azzurro
|
Y
|
Giallo
|
LG
|
Verde chiaro
|
-
|
-
|
Fusibile
Sostituzione
-
• Quando si sostituisce un fusibile, accertarsi che il nuovo fusibile abbia lo stesso amperaggio di quello sostituito. Se una volta sostituito il fusibile brucia nuovamente, è probabile che il circuito sia in corto e quindi occorre controllare il cablaggio.
-
• Assicurarsi che il cavo negativo della batteria sia scollegato prima di sostituire uno dei fusibili principali.

-

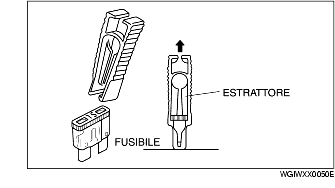

• Quando si sostituisce un fusibile estraibile, usare l'apposito estrattore.

Punti di vista dei connettori
• La direzione della visuale dei connettori viene indicata con un simbolo.
• La visuale indicata nelle figure è la stessa utilizzata negli schemi elettrici.
• Le visuali vengono mostrate nei tre seguenti modi:

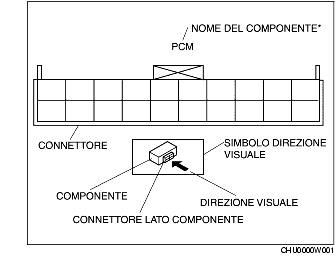

Connettore lato componente
I connettori lato componente sono visti dal lato dei terminali.
* :
I nomi dei componenti vengono indicati solo quando vengono raffigurati connettori multipli.

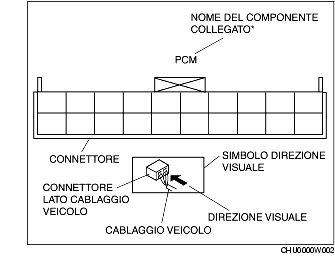

Connettore lato cablaggio veicolo
I connettori lato cablaggio veicolo sono visti dal lato del cablaggio.
* :
I nomi dei componenti vengono indicati solo quando vengono raffigurati connettori multipli.
Altro

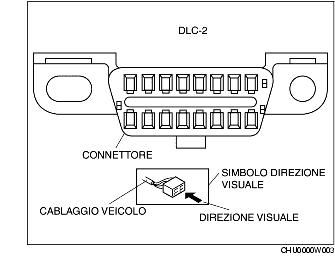

Quando occorre, come nel caso dei seguenti connettori, viene mostrato il lato terminali dei connettori lato cablaggio veicolo.
-

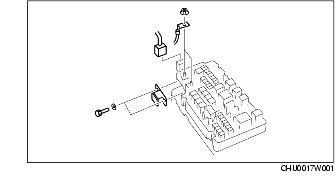

• Scatola fusibili principale e relè scatola fusibili principale
-
• Connettore trasmissione dati
-
• Connettore di prova
-
• Scatola relè
Strumenti elettrici usati nella ricerca guasti
Ponticello
-
Avvertenza
-
• Non collegare mai un ponticello tra l'alimentazione e la massa. Così facendo si brucerebbero o si danneggerebbero i cablaggi o i componenti elettronici.
-

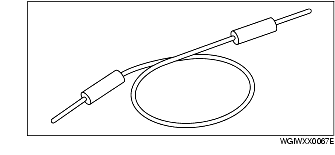

• Un ponticello è uno strumento che si usa per creare un circuito provvisorio. Collegare il ponticello tra i terminali di un circuito per bipassare un interruttore.

Voltmetro
-
• Per misurare la tensione in un circuito si usa un voltmetro in CC. Il voltmetro, con un fondo scala di almeno 15 V, si usa collegando il puntale positivo (+) (filo rosso) al punto dove deve essere misurata la tensione ed il puntale negativo (-) (filo nero) alla massa carrozzeria.

Ohmetro
-
Avvertenza
-
• Non collegare mai l'ohmetro ad un circuito sotto tensione. L'ohmetro si danneggerebbe.
-
• L'ohmetro si usa per misurare la resistenza tra due punti di un circuito e per controllare la continuità e l'isolamento.

Precauzioni prima della saldatura
I veicoli includono molti componenti elettrici. Per proteggere i componenti dalle sovracorrenti che si generano durante la saldatura, eseguire la procedura seguente.
1. Posizionare il commutatore d'avviamento su LOCK.
2. Scollegare i cavi della batteria.

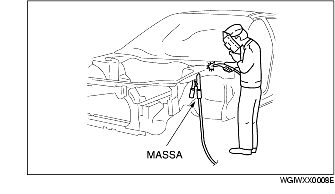

3. Collegare saldamente a massa la saldatrice vicino alla zona che si sta saldando.
4. Coprire le parti esterne della zona che si sta saldando per proteggerle dalle scintille della saldatura.
