ISPEZIONE SISTEMA D'ASPIRAZIONE

1. Ispezionare le parti del sistema d'aspirazione indicate di seguito.

Nota

• Se qualche parte del sistema d'aspirazione non è installata correttamente oppure è malfunzionante, si potrebbero avere problemi di emissioni, scarsa potenza o minimo irregolare.

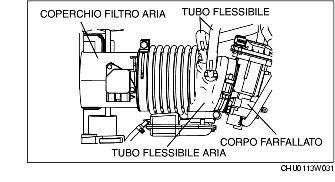

Ispezione tubo flessibile aria

1. Ispezionare visivamente quanto segue:

• Se ci sono anomalie, reinstallare o sostituire il tubo flessibile dell'aria.

- I raccordi tra tubo flessibile dell'aria e coperchio del filtro aria sono laschi o staccati?

- I raccordi tra tubo flessibile dell'aria e corpo farfallato sono laschi o staccati?

- Il tubo flessibile è installato correttamente?

- Il tubo flessibile dell'aria presenta incrinature o tagli?

Ispezione tubo flessibile

1. Fare riferimento allo schema della disposizione dei tubi flessibili del sistema d'aspirazione per verificare che questi siano installati correttamente. (Vedere SCHEMA PERCORSO TUBI FLESSIBILI SISTEMA D'ASPIRAZIONE.)

• Se ci sono anomalie, correggere l'installazione.

2. Verificare che il tubo flessibile d'aspirazione non sia sgretolato e sia esente da incrinature e tagli.

• Se ci sono anomalie, riparare o sostituire il tubo flessibile d'aspirazione.

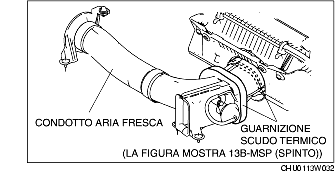

Ispezione condotto aria fresca

1. Rimuovere il condotto dell'aria fresca. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE.)

2. Verificare che la guarnizione dello scudo termico del condotto dell'aria fresca non sia danneggiata o spelata.

• Se ci sono anomalie, riparare o sostituire il condotto dell'aria fresca.

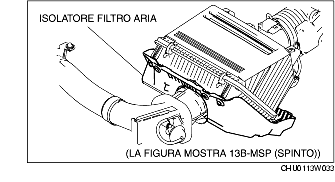

Ispezione isolatore filtro aria

1. Verificare che l'isolatore del filtro aria sia stato installato.

• Installare l'isolatore del filtro aria se non era già installato.
