ISPEZIONE BRACCIO DI REGOLAZIONE CONVERGENZA

1. Rimuovere il braccio di regolazione della convergenza dal veicolo.

2. Ispezionare il braccio laterale per deformazione o danneggiamento. In caso di anomalie, sostituire il braccio laterale.

3. Controllare che il giunto sferico non sia allentato. In caso di anomalie, sostituire il giunto sferico.

4. Far ruotare 5 volte il giunto sferico.

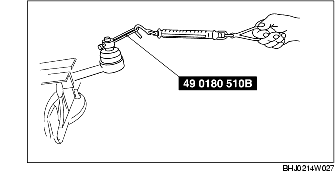

5. Installare lo SST sul perno del giunto sferico e misurare la coppia di rotazione del giunto sferico usando un dinamometro.

Coppia di rotazione giunto sferico braccio regolazione convergenza

0,3-2,2 N·m {4-22 kgf·cm, 3-19 in·lbf}

Indicazione dinamometro: 3-22 N {0,3-2,2 kgf, 0,7-4,9 lbf}

• Se non è conforme a quanto specificato, sostituire il braccio di regolazione della convergenza.
