DTC P0960

BHE050201026W27

DTC P0960

Circuito ritorno a massa difettoso

CONDIZIONI

• Il TCM rileva un circuito aperto nella linea di ritorno a massa del segnale dell'elettrovalvola.
Nota di supporto diagnosi:
• Questo monitoraggio è continuo (CCM).
• L'indicatore MIL si accende se il TCM rileva il malfunzionamento riportato sopra nel primo ciclo di guida.
• Il CODICE PENDENTE non è disponibile.
• I DATI CONGELATI sono disponibili.
• Spia luminosa AT accesa.
• Il DTC è memorizzato nel TCM.

POSSIBILE CAUSA

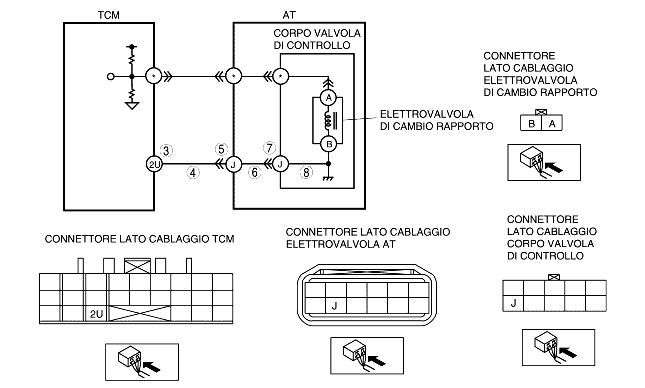

• Circuito aperto nel cablaggio tra terminale dell'elettrovalvola a ciclo di lavoro e terminale 2U del TCM
• Connettori interposti tra elettrovalvola e TCM danneggiati
• TCM malfunzionante

Procedura di diagnosi

PASSO

ISPEZIONE

AZIONE

1
CONTROLLARE SE SONO STATI REGISTRATI I DATI CONGELATI
• I DATI CONGELATI sono stati registrati?
Sì
Andare al passo successivo.
No
Riportare i DATI CONGELATI sull'ordine di riparazione, quindi andare al passo successivo.
2
CONTROLLARE L'ESISTENZA DI BOLLETTINI DI RIPARAZIONE CORRELATI AL PROBLEMA IN ESAME
• Verificare i Bollettini Tecnici e/o le procedure di riparazione on-line riguardanti il problema in esame.
• Esistono informazioni tecniche riguardanti il problema in esame?
Sì
Eseguire la riparazione o la diagnosi attenendosi alle informazioni tecniche disponibili.
• Se il problema non viene eliminato, andare al passo successivo.
No
Andare al passo successivo.
3
CONTROLLARE SE IL COLLEGAMENTO DEL CONNETTORE DEL TCM È DIFETTOSO
• Scollegare il connettore del TCM.
• Controllare se il collegamento è difettoso (terminali danneggiati/scollegati, corrosione, ecc.).
• Connettore e terminali sono OK?
Sì
Andare al passo successivo.
No
Riparare o sostituire connettori e/o terminali, quindi andare al passo 9.
4
CONTROLLARE SE IL CIRCUITO DEL TCM È IN CORTO VERSO MASSA
• Controllare la continuità tra il terminale 2U (lato cablaggio) del TCM e la massa carrozzeria.
• C'è continuità?
Sì
Andare al passo 9.
No
Andare al passo successivo.
5
CONTROLLARE SE IL COLLEGAMENTO DEL CONNETTORE DELL'ELETTROVALVOLA AT È DIFETTOSO
• Posizionare il commutatore d'avviamento su LOCK.
• Scollegare il connettore dell'elettrovalvola AT.
• Controllare se il collegamento è difettoso (terminali danneggiati/scollegati, corrosione, ecc.).
• Connettore e terminali sono OK?
Sì
Andare al passo successivo.
No
Riparare o sostituire connettori e/o terminali, quindi andare al passo 9.
6
CONTROLLARE SE IL CIRCUITO DEL CONNETTORE DELL'ELETTROVALVOLA AT È IN CORTO VERSO MASSA
• Controllare la continuità tra il terminale J (lato scatola cambio) del connettore dell'elettrovalvola AT e la massa carrozzeria.
• C'è continuità?
Sì
Riparare o sostituire il cablaggio, quindi andare al passo 9.
No
Andare al passo successivo.
7
CONTROLLARE SE IL COLLEGAMENTO DEL CONNETTORE DEL CORPO VALVOLA DI CONTROLLO È DIFETTOSO
• Scollegare il connettore del corpo valvola di controllo.
• Controllare se il collegamento è difettoso (terminali danneggiati/scollegati, corrosione, ecc.).
• Connettore e terminali sono in buone condizioni?
Sì
Andare al passo successivo.
No
Riparare o sostituire il connettore e/o il terminale, quindi andare al passo 9.
8
CONTROLLARE SE IL CIRCUITO DEL CORPO VALVOLA DI CONTROLLO È IN CORTO VERSO MASSA
• Controllare la continuità tra il terminale J (lato componente) del corpo valvola di controllo e la massa carrozzeria.
• C'è continuità?
Sì
Riparare o sostituire il cablaggio del connettore dell'elettrovalvola AT, quindi andare al passo successivo.
No
Riparare o sostituire il cablaggio del corpo valvola di controllo, quindi andare al passo successivo.
9
VERIFICARE CHE LA RICERCA GUASTI DEL DTC P0960 SIA STATA COMPLETATA
• Ricollegare tutti i connettori scollegati.
• Cancellare il DTC dalla memoria del TCM usando il WDS o uno strumento equivalente.
• Guidare il veicolo con cambio in posizione D e verificare che i cambi di marcia dalla 1ª alla 4ª avvengano regolarmente.
• Il DTC in esame è presente?
Sì
Sostituire il TCM, quindi andare al passo successivo.
No
Andare al passo successivo.
10
ESEGUIRE LA PROCEDURA POST-RIPARAZIONE
• Eseguire la "Procedura post-riparazione".
• Sono presenti DTC?
Sì
Andare alla procedura di ricerca guasti riferita al DTC presente.
No
Ricerca guasti completata.
