ISPEZIONE SCATOLA E LEVERAGGIO STERZO

Ispezione snodo sferico tirante

1. Ispezionare lo snodo sferico del tirante per danneggiamenti e gioco eccessivo.

• Sostituire lo snodo sferico del tirante se presenta incrinature.

2. Ispezionare la cuffia parapolvere per incrinature.

• Se ci sono anomalie, sostituire la cuffia parapolvere dello snodo sferico del tirante.

3. Far ruotare 5 volte il giunto sferico.

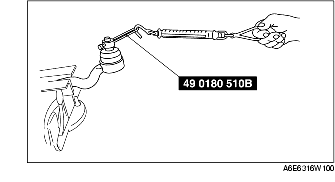

4. Misurare la coppia di rotazione dello snodo sferico del tirante usando lo SST ed un dinamometro.

• Se non è conforme a quanto specificato, sostituire lo snodo sferico del tirante.

Coppia di rotazione standard

0,6-2,0 N·m {6-20 kgf·cm, 5-17 in·lbf}

Indicazione dinamometro

5,9-19,6 N {0,61-1,99 kgf, 1,33-4,40 lbf}

Ispezione del tirante

1. Ispezionare per danneggiamento, deformazione e gioco eccessivo.

• In caso di anomalie, sostituire scatola e leveraggio dello sterzo.

2. Far oscillare 5 volte il giunto sferico.

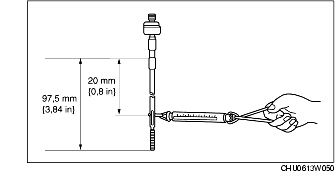

3. Misurare la coppia oscillante usando un dinamometro.

• Se supera il limite, sostituire scatola e leveraggio dello sterzo.

Coppia oscillante standard

0,68-2,45 N·m

{7,0-24,9 kgf·cm, 6,1-21,6 in·lbf}

Indicazione dinamometro

6,8-24,5 N {0,70-2,49 kgf, 1,53-5,50 lbf}
