REGOLAZIONE SCATOLA E LEVERAGGIO STERZO

1. Rimuovere il controdado usando lo SST.

2. Applicare sigillante sulla filettatura del coperchio di regolazione.

3. Serrare il coperchio di regolazione a 20-29 N·m {2,1-2,9 kgf·cm, 15-21 in·lbf}.

4. Dopo aver fatto oscillare a destra e a sinistra la cremagliera dello sterzo per 10 volte, serrare nuovamente il coperchio di regolazione a 5,8 N·m {59 kgf·cm, 51 in·lbf}.

5. Allentare il coperchio di regolazione di 10-20°.

6. Bloccare il coperchio di regolazione in modo che non possa ruotare e serrare il controdado usando lo SST.

Coppia di serraggio

20-29 N·m {2,1-2,9 kgf·cm, 15-21 in·lbf}

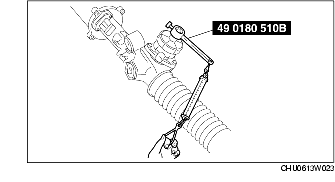

7. Misurare la coppia di rotazione dell'albero pignone usando lo SST e un dinamometro.

• Se non è come specificato, ripetere i passi 1-6.

Coppia di rotazione standard

1,2-2,0 N·m {13-20 kgf·cm, 11-17 in·lbf}

Indicazione dinamometro

11,2-20,0 N {1,15-2,03 kgf, 2,52-4,48 lbf}
