ISPEZIONE MODULO CONTROLLO EPS


BHE061367880W02

1. Rimuovere i coperchi del motore, della batteria e del PCM.

2. Rimuovere il PCM e il modulo di controllo EPS. (Vedere RIMOZIONE/INSTALLAZIONE MODULO CONTROLLO EPS.)

3. Collegare i connettori del PCM e del modulo di controllo EPS.

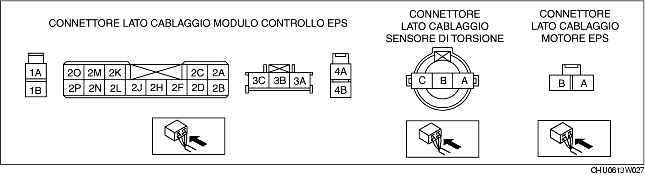

4. Collegare il puntale del tester sotto il connettore del modulo di controllo e controllare la tensione e la continuità come da tabella delle tensioni ai terminali (valori di riferimento).

Nota
• Quando si controlla la continuità del sensore di torsione e del motore EPS, mettere il commutatore d'avviamento in posizione OFF ed eseguire il controllo con i connettori di modulo di controllo EPS, sensore di torsione e motore EPS scollegati.

Tabella delle tensioni ai terminali (valori di riferimento)

Terminale

Definizione del segnale

Collegato a

Parametro misurato

Terminale misurato (condizioni di misurazione)

Standard

Particolari da ispezionare

1A
Alimentazione batteria
Batteria
Tensione
In qualunque condizione
B+
• Cablaggio (1A-batteria)
• Fusibile (60 A)
1B
Massa
Punto di massa
Tensione
In qualunque condizione
1 V o inferiore
• Cablaggio (1B-punto di massa)
2A
Massa
Punto di massa
Tensione
In qualunque condizione
1 V o inferiore
• Cablaggio (2A-punto di massa)
2B
-
-
-
-
-
-
2C
-
-
-
-
-
-
2D
-
-
-
-
-
-
2E
-
-
-
-
-
-
2F
-
-
-
-
-
-
2H
-
-
-
-
-
-
2J
-
-
-
-
-
-
2K
CAN-L
-
Controllare nell'ambito della procedura d'ispezione riferita al DTC.
-
2L
-
-
-
-
-
-
2M
CAN-H
-
Controllare nell'ambito della procedura d'ispezione riferita al DTC.
-
2N
-
-
-
-
-
-
2O
Massa
Punto di massa
Tensione
In qualunque condizione
1 V o inferiore
• Cablaggio (2O-punto di massa)
2P
Alimentazione sistema d'accensione
Commutatore d'avviamento
Tensione
Commutatore d'avviamento ON
B+
• Cablaggio (2P-commutatore d'avviamento-batteria)
• Fusibile (15 A)
Commutatore avviamento OFF
1 o inferiore
3A
Sensore di torsione
(Segnale 2)
Sensore di torsione
Continuità
Terminale 3A-terminale A sensore di torsione
Presenza di continuità
• Cablaggio (3A-A sensore di torsione)
3B
Sensore di torsione
(Segnale attuatore)
Sensore di torsione
Continuità
Terminale 3B-terminale B sensore di torsione
Presenza di continuità
• Cablaggio (3B-B sensore di torsione)
3C
Sensore di torsione
(Segnale 1)
Sensore di torsione
Continuità
Terminale 3C-terminale C sensore di torsione
Presenza di continuità
• Cablaggio (3C-C sensore di torsione)
4A
Motore EPS
Motore EPS
Continuità
Terminale 4A-terminale A motore EPS
Presenza di continuità
• Cablaggio (4A-A motore EPS)
4B
Motore EPS
Motore EPS
Continuità
Terminale 4B-terminale B motore EPS
Presenza di continuità
• Cablaggio (4B-B motore EPS)
