ISPEZIONE ATTUATORE MISCELATORE ARIA
BHE074061415W02
1. Collegare il terminale positivo della batteria al terminale F (G) dell'attuatore miscelatore aria e la massa al terminale G (F) e verificare che l'attuatore operi nel modo indicato in tabella.
-
• Se il funzionamento è anomalo, sostituire l'attuatore miscelatore aria.
|
Terminale
|
Condizione operativa attuatore miscelatore aria
|
|
F
|
G
|
|
B+
|
Massa
|
FREDDO→CALDO (guida a sinistra)
FREDDO→CALDO (guida a destra)
|
|
Massa
|
B+
|
CALDO→FREDDO (guida a sinistra)
FREDDO→CALDO (guida a destra)
|

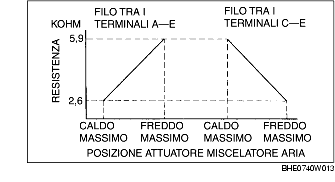

2. Verificare che la relazione tra resistenza tra le coppie di terminali C-E e A-E dell'attuatore miscelatore aria e funzionamento dell'attuatore sia come indicato nel grafico.
-
• Se la relazione tra resistenza e condizione operativa è anomala, sostituire l'attuatore miscelatore aria.
Guida a sinistra
Guida a destra
