SISTEMA DI COMUNICAZIONE MULTIPLEX

Generalità

• Se il sistema della rete di controllo (CAN) è malfunzionante, leggere i DTC dei seguenti moduli, mediante il WDS o uno strumento equivalente, per indiivduare il sistema in avaria.

- PCM

- Modulo controllo EPS

- TCM (AT)

- DSC HU/CM (con DSC)

- Sensore angolo sterzata (con DSC)

- Centralina telecomando porte

- Quadro strumenti

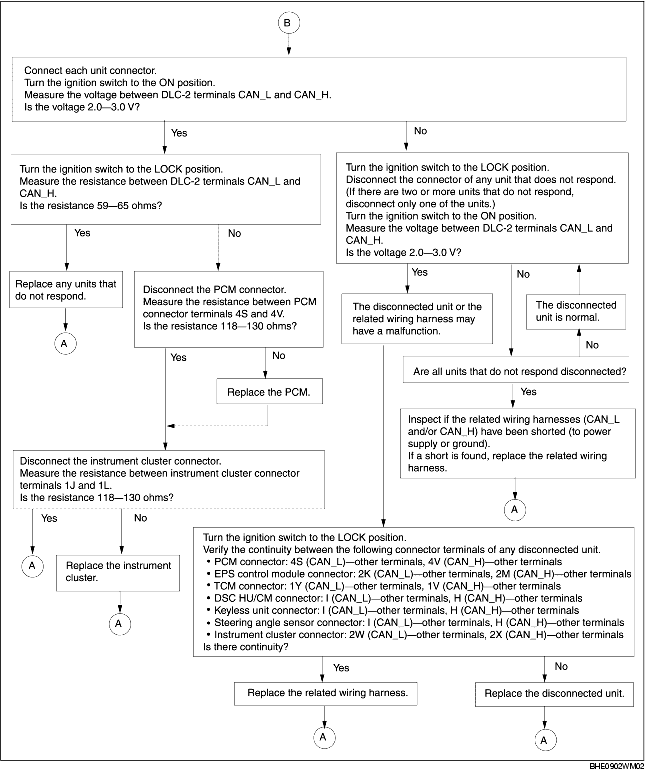

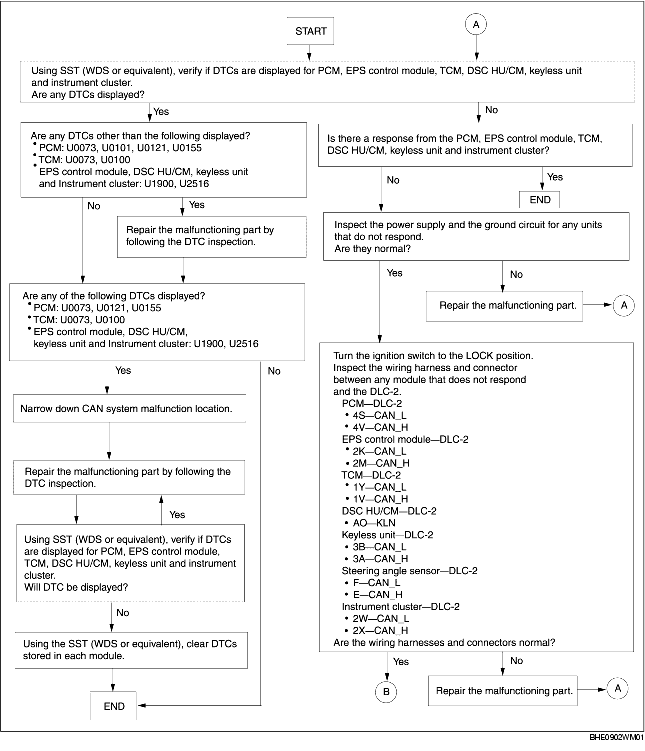

Diagramma di flusso

• Utilizzare il diagramma di flusso seguente per accertare la causa del guasto.
