1. Misurare la tensione o controllare la continuità facendo riferimento alla tabella delle tensioni ai terminali (valori di riferimento).
2. Se il sistema non funziona correttamente nonostante i componenti ed i relativi cablaggi risultino in ordine, eseguire la ricerca guasti in base ai sintomi.

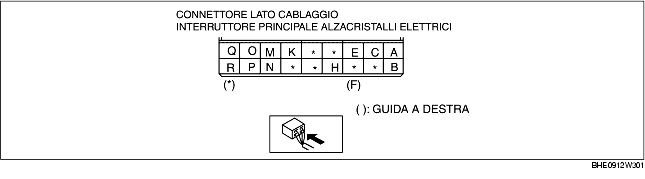

Elenco tensioni ai terminali (valori di riferimento)
|
Terminale
|
Segnale
|
Collegato a
|
Condizione di prova
|
Tensione (V)/Continuità
|
Azione
|
|---|---|---|---|---|---|
|
A
|
Uscita segnale chiusura
|
Motore alzacristallo elettrico
|
Mentre il finestrino si sta aprendo
|
Inferiore a 1,0
|
• Motore alzacristallo elettrico (vedere ISPEZIONE MOTORE ALZACRISTALLO ELETTRICO.)
• Ispezionare il relativo cablaggio
|
|
Mentre il finestrino si sta chiudendo
|
B+
|
||||
|
B
|
Interruttore porta
|
Interruttore porta
|
Una qualsiasi porta aperta (interruttore porta ON): controllare la continuità verso massa
|
Sì
|
• Ispezionare l'interruttore porta (vedere ISPEZIONE INTERRUTTORE PORTA.)
• Ispezionare l'interruttore serratura superiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA SUPERIORE PORTA POSTERIORE.)
• Ispezionare l'interruttore serratura inferiore porta posteriore (vedere ISPEZIONE INTERRUTTORE SERRATURA INFERIORE PORTA POSTERIORE.)
• Ispezionare il relativo cablaggio
|
|
Tutte le porte chiuse (interruttore porta OFF): controllare la continuità verso massa
|
No
|
||||
|
C
|
Alimentazione
|
Motore alzacristallo elettrico
|
In qualunque condizione
|
B+
|
• Motore alzacristallo elettrico (vedere ISPEZIONE MOTORE ALZACRISTALLO ELETTRICO.)
• Ispezionare il relativo cablaggio
|
|
E
|
Alimentazione
|
Fusibile P. WIND da 30 A
|
In qualunque condizione
|
B+
|
• Fusibile P. WIND da 20 A
• Ispezionare il relativo cablaggio
|
|
K
|
Massa
|
Massa
|
In qualunque condizione: controllare la continuità verso massa
|
Sì
|
• Ispezionare la massa
|
|
M
|
Massa
|
Motore alzacristallo elettrico
|
In qualunque condizione: controllare la continuità verso massa
|
Sì
|
• Motore alzacristallo elettrico (vedere ISPEZIONE MOTORE ALZACRISTALLO ELETTRICO.)
• Ispezionare il relativo cablaggio
|
|
N
|
IG1
|
Fusibile P. WIND da 20 A
|
Commutatore avviamento in posizione ON
|
B+
|
• Ispezionare il fusibile P. WIND da 30 A
• Ispezionare il relativo cablaggio
|
|
Commutatore avviamento in posizione LOCK
|
Inferiore a 1,0
|
||||
|
O
|
Impulso 1
|
Motore alzacristallo elettrico
|
Vetro in movimento
|
Varia tra 0 e B+
|
• Motore alzacristallo elettrico (vedere ISPEZIONE MOTORE ALZACRISTALLO ELETTRICO.)
• Ispezionare il relativo cablaggio
|
|
Vetro fermo
|
0 o B+
|
||||
|
P
|
Impulso 2
|
Motore alzacristallo elettrico
|
Vetro in movimento
|
Varia tra 0 e B+
|
• Motore alzacristallo elettrico (vedere ISPEZIONE MOTORE ALZACRISTALLO ELETTRICO.)
• Ispezionare il relativo cablaggio
|
|
Vetro fermo
|
0 o B+
|
||||
|
Q
|
Uscita segnale apertura
|
Motore alzacristallo elettrico
|
Mentre il finestrino si sta aprendo
|
B+
|
• Motore alzacristallo elettrico (vedere ISPEZIONE MOTORE ALZACRISTALLO ELETTRICO.)
• Ispezionare il relativo cablaggio
|
|
Mentre il finestrino si sta chiudendo
|
Inferiore a 1,0
|
1. Mettere l'interruttore di esclusione alimentazione in posizione di sblocco.

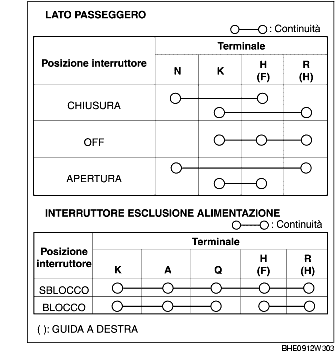

2. Controllare la continuità tra i terminali dell'interruttore principale alzacristalli elettrici.
