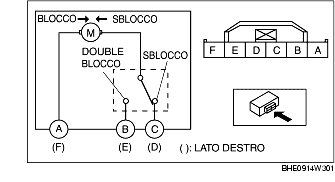

1. Alimentare con la tensione della batteria i terminali dell'attuatore serratura porta anteriore e controllare il funzionamento dell'attuatore.
|
Azione attuatore
|
Collegamento
|
|
|---|---|---|
|
B+
|
Massa
|
|
|
Blocco
|
A
(F)
|
C
(D)
|
|
Doppio blocco
|
A
(F)
|
B
(E)
|
|
Sblocco
|
C e B
(D e E)
|
A
(F)
|

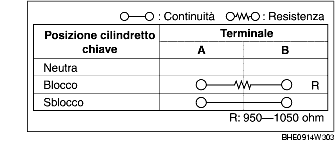

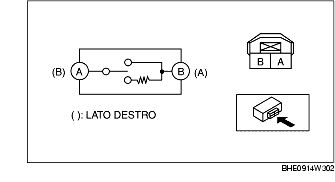

1. Controllare la continuità tra i terminali dell'interruttore collegamento serratura porta.
1. Scollegare il connettore dell'attuatore serratura porta anteriore.

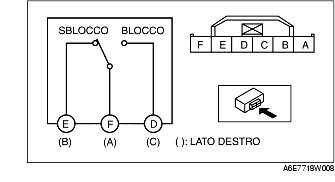

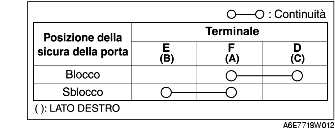

2. Controllare la continuità tra i terminali dell'interruttore collegamento serratura porta.
