ORIENTAMENTO DEI FARI

1. Regolare la pressione degli pneumatici al valore prescritto.

2. Posizionare il veicolo in ordine di marcia su una superficie piana e livellata.

3. Occupare il posto di guida.

4. Mettere il veicolo in posizione diritta e perpendicolare ad uno schermo bianco.

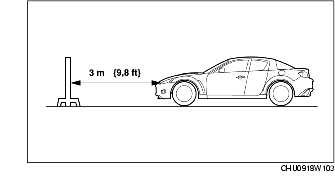

5. Mettere i fari a 3 m (9,8 ft) di distanza dallo schermo bianco.

6. Mettere un oggetto di fronte al faro non interessato alla regolazione in modo da oscurarne il fascio luminoso.

7. Avviare il motore in modo da non scaricare la batteria.

8. Accendere i fari anabbaglianti.

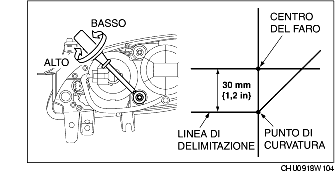

9. Regolare il faro allentando le viti di regolazione come mostrato in figura.

Nota

• Se le viti di regolazione vengono prima serrate e poi allentate, il movimento del veicolo tenderà ad allentarle continuamente, disallineando così i fari. Girare sempre le viti nel senso di serraggio.

10. Regolare il faro agendo sulle viti in modo che il punto di curvatura sia nell'area ombreggiata mostrata in figura.
