ISPEZIONE QUADRO STRUMENTI

BHE092255430W04

Tachimetro

Mediante modalità di controllo ingressi/uscite

1. Ispezionare il tachimetro impostando il codice di controllo 12 nella modalità di controllo ingressi/uscite. (Vedere MODALITÀ DI CONTROLLO INGRESSI/USCITE QUADRO STRUMENTI.)

Mediante strumento di prova tachimetro

1. Regolare la pressione degli pneumatici al valore prescritto.

2. Usando uno strumento di prova per tachimetro, verificare che le indicazioni fornite dal medesimo siano come indicato nella tabella sottostante.

Indicazione strumento di prova tachimetro (km/h)

Campo di tolleranza (km/h)

20
19-21
40
39-41
60
59-61
80
79-81
100
99-101
120
119-121
140
139-141

Indicazione strumento di prova tachimetro (mph)

Campo di tolleranza (mph)

10
9-11
20
19-21
30
29-31
40
39-41
50
49-51
70
69-71
80
78-82

3. Verificare che l'indicazione del tachimetro rientri nel campo indicato in tabella.

• Se il tachimetro non si muove o se l'indicazione non rientra nel campo di tolleranza, ispezionare la ABS HU/CM (modelli con ABS), la DSC HU/CM (modelli con DSC) ed il relativi cablaggi.
- Se la ABS HU/CM (modelli con ABS), la DSC HU/CM (modelli con DSC) ed il relativi cablaggi sono in ordine, sostituire il quadro strumenti.

Contagiri

Mediante modalità di controllo ingressi/uscite

1. Ispezionare il contagiri impostando il codice di controllo 13 nella modalità di controllo ingressi/uscite. (Vedere MODALITÀ DI CONTROLLO INGRESSI/USCITE QUADRO STRUMENTI.)

Tramite il WDS o uno strumento di diagnosi esterno

Avvertenza
• Se il motore va fuori giri si può danneggiare. Pertanto, quando si controlla il contagiri non permettere che il motore vada fuori giri.

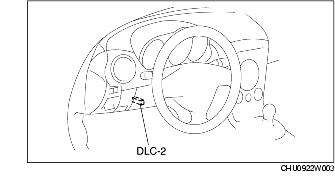

1. Collegare il WDS o uno strumento di diagnosi esterno al connettore di diagnosi 2 (16 pin).

2. Confrontare il parametro controllato (RPM) con l'indicazione del contagiri.

• Se il contagiri non funziona correttamente, ispezionare il PCM e i relativi cablaggi.
- Se il PCM e i relativi cablaggi non hanno anomalie, sostituire il quadro strumenti.

Indicatore livello carburante

1. Ispezionare l'indicatore livello carburante impostando il codice di controllo 23 nella modalità di controllo ingressi/uscite. (Vedere MODALITÀ DI CONTROLLO INGRESSI/USCITE QUADRO STRUMENTI.)

Termometro acqua

1. Ispezionare il termometro acqua impostando il codice di controllo 25 nella modalità di controllo ingressi/uscite. (Vedere MODALITÀ DI CONTROLLO INGRESSI/USCITE QUADRO STRUMENTI.)

Manometro olio

1. Ispezionare il manometro dell'olio impostando il codice di controllo 28 nella modalità di controllo ingressi/uscite. (Vedere MODALITÀ DI CONTROLLO INGRESSI/USCITE QUADRO STRUMENTI.)
