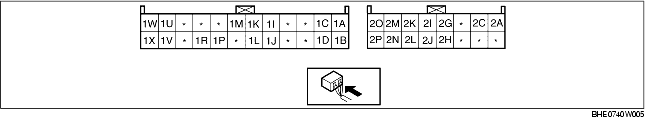

Aansluiting
|
Signaal
|
Verbonden met
|
Meetvoorwaarde
|
Spanning (V)
|
Te controleren onderdelen
|
|
1A
|
Stuursignaal aanjagersnelheid
|
Vermogenstransistor
|
Aanjager uitgeschakeld
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (1A)
|
|
Aanjager: handbediend, laag
|
2,1
|
|
Aanjager: handbediend, hoog
|
2,9
|
|
1B
|
Feedback aanjagermotor
|
• Aanjagermotor
• Vermogenstransistor
|
Aanjager uitgeschakeld
|
B+
|
1. Bedrading: doorverbinding, kortsluiting (aircomodule-vermogenstransistor: 1A-D, 1B-C) (aanjagermotor-aanjagerrelais: A-D) (aanjagerrelais-zekering: C-HEATER 40 A, A-A/C 7,5 A)
2. Bedrading: doorverbinding (vermogenstransistor-massa: A-massa) (aanjagerrelais-aircomodule: A-1L)
3. Vermogenstransistor
4. Aanjagermotor
5. Aanjagerrelais
6. Zekering A/C 7,5 A
7. Zekering HEATER 40 A
8. Vervangen vermogenstransistor
|
|
Aanjager: handbediend, laag
|
9,0
|
|
Aanjager: handbediend, hoog
|
0,7
|
|
1C
|
Versiesignaal (GB)
|
Massa carrosserie
|
Onder alle omstandigheden
|
1,0 of minder
|
• Bedrading: doorverbinding (aircomodule-massa: 1C-massa)
|
|
1D
|
Versiesignaal (Europa (LHD))
|
Massa carrosserie
|
Onder alle omstandigheden
|
1,0 of minder
|
• Bedrading: doorverbinding (aircomodule-massa: 1D-massa)
|
|
1E
|
-
|
-
|
-
|
-
|
-
|
|
1F
|
-
|
-
|
-
|
-
|
-
|
|
1G
|
-
|
-
|
-
|
-
|
-
|
|
1H
|
-
|
-
|
-
|
-
|
-
|
|
1I
|
Werking motor
|
Servo luchttoevoer
|
In stand RECIRCULATIE gezet
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttoevoer: 1I-A, 1J-C)
• Servo luchttoevoer
|
|
In stand BUITENLUCHT gezet
|
12
|
|
1J
|
Werking motor
|
Servo luchttoevoer
|
In stand RECIRCULATIE gezet
|
12
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttoevoer: 1J-C, 1I-A)
• Servo luchttoevoer
|
|
In stand BUITENLUCHT gezet
|
1,0 of minder
|
|
1K
|
Werking achterruitverwarming
|
Relais achterruitverwarming
|
Schakelaar achterruitverwarming UIT
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-relais achterruitverwarming: 1K-E)
• Relais achterruitverwarming
|
|
Schakelaar achterruitverwarming AAN
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
1L
|
Werking aanjagermotor
|
Aanjagerrelais
|
Aanjagerschakelaar UIT
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-aanjagerrelais: 1L-E)
• Aanjagerrelais
|
|
Aanjagerschakelaar AAN
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
1M
|
A/C
|
Drukschakelaar koudemiddel
|
Aanjager uitgeschakeld
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-drukschakelaar koudemiddel: 1M-B) (drukschakelaar koudemiddel-PCM: C-4W)
• Drukschakelaar koudemiddel
• PCM: spanning op aansluiting (4W)
|
|
Aanjagerschakelaar: AAN en aircoschakelaar: AAN
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
1N
|
-
|
-
|
-
|
-
|
-
|
|
1O
|
-
|
-
|
-
|
-
|
-
|
|
1P
|
Signaal
|
-
|
-
|
-
|
-
|
|
1Q
|
-
|
-
|
-
|
-
|
-
|
|
1R
|
Signaal
|
-
|
-
|
-
|
-
|
|
1S
|
-
|
-
|
-
|
-
|
-
|
|
1T
|
-
|
-
|
-
|
-
|
-
|
|
1U
|
Werking motor
|
Servo luchttemperatuur
|
Bewegend naar KOUD
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttemperatuur: 1U-F (LHD), G (RHD), 1V-G (LHD), F (RHD)
• Servo luchttemperatuur
|
|
Bewegend naar WARM
|
12
|
|
1V
|
Werking motor
|
Servo luchttemperatuur
|
Bewegend naar KOUD
|
12
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttemperatuur: 1U-F (LHD), G (RHD), 1V-G (LHD), F (RHD)
• Servo luchttemperatuur
|
|
Bewegend naar WARM
|
1,0 of minder
|
|
1W
|
Werking motor
|
Servo luchtcirculatie
|
In stand ONTWASEMEN gezet
|
12
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchtcirculatie: 1W-G, 1X-F)
• Servo luchtcirculatie
|
|
Bewegend naar VENTILEREN
|
1,0 of minder
|
|
1X
|
Werking motor
|
Servo luchtcirculatie
|
In stand ONTWASEMEN gezet
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchtcirculatie: 1W-G, 1X-F)
• Servo luchtcirculatie
|
|
Bewegend naar VENTILEREN
|
12
|
|
2A
|
B+
|
Zekering ROOM 15 A
|
Onder alle omstandigheden
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-zekering: 2F-ROOM 15 A)
• Zekering ROOM 15 A
|
|
2B
|
-
|
-
|
-
|
-
|
-
|
|
2C
|
IG2
|
Zekering A/C 7,5 A
|
Contact in stand ON
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-zekering: 2C-A/C 7,5 A)
• Zekering A/C 7,5 A
|
|
Contact in stand LOCK
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-zekering: 2C-A/C 7,5 A)
|
|
2D
|
-
|
-
|
-
|
-
|
-
|
|
2E
|
-
|
-
|
-
|
-
|
-
|
|
2F
|
-
|
-
|
-
|
-
|
-
|
|
2G
|
Signaal potentiometer
|
Servo luchtcirculatie
|
VENT
|
4,0
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchtcirculatie: 2G-E, 2P-C)
• Servo luchtcirculatie
• Aircomodule: spanning op aansluiting (2O)
|
|
BI-LEVEL
|
3,3
|
|
VERWARMEN
|
2,6
|
|
VERWARMEN/ONTWASEMEN
|
1,8
|
|
ONTWASEMEN
|
1,0
|
|
2H
|
Signaal potentiometer
|
Servo luchttemperatuur
|
Temperatuurregelknop in stand MAX KOUD
|
3,9
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttemperatuur: 2H-E, 2P-A (LHD), C (RHD))
• Servo luchttemperatuur
• Aircomodule: spanning op aansluiting (2O)
|
|
Temperatuurregelknop in stand MAX WARM
|
1,1
|
|
2I
|
Signaal zonnesensor
|
Zonnesensor
|
Gloeilamp (60 W) op ongeveer 100 mm {3,9 in} boven de zonnesensor.
|
4,0
|
• Bedrading: doorverbinding (aircomodule-zonnesensor: 2I-B, 2O-A)
• Aircomodule: spanning op aansluiting (2O)
• Zonnesensor
|
|
Zonnesensor verduisterd
|
1,0 of minder
|
|
2J
|
Signaal thermosensor verdamper
|
Thermosensor verdamper
|
Vergeleken met door de thermosensor verdamper gemeten temperatuur
|
Zie afbeelding 1
|
• Bedrading: doorverbinding (aircomodule-thermosensor verdamper: 2J-B, 2P-A)
• Bedrading: kortsluiting (aircomodule-thermosensor verdamper: 2J-B)
• Thermosensor verdamper
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
2K
|
Signaal thermosensor buitenlucht
|
Thermosensor buitenlucht
|
Vergeleken met door de thermosensor buitenlucht gemeten temperatuur
|
Zie afbeelding 2
|
• Bedrading: doorverbinding (aircomodule-thermosensor buitenlucht: 2K-B, 2P-A)
• Bedrading: kortsluiting (aircomodule-thermosensor buitenlucht: 2K-B)
• Thermosensor buitenlucht
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
2L
|
Signaal thermosensor interieur
|
Thermosensor interieur
|
Vergeleken met door de thermosensor interieur gemeten temperatuur
|
Zie afbeelding 3
|
• Bedrading: doorverbinding (aircomodule-thermosensor interieur: 2L-B, 2P-A)
• Bedrading: kortsluiting (aircomodule-thermosensor interieur: 2L-B)
• Thermosensor interieur
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
2M
|
Ingangssignaal thermosensor koelvloeistof
|
PCM
|
Vergeleken met door de thermosensor koelvloeistof gemeten temperatuur
|
Zie afbeelding 4
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-PCM: 2M-5W)
• Thermosensor koelvloeistof
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
2N
|
MASSA
|
Massa carrosserie
|
Onder alle omstandigheden
|
1,0 of minder
|
• Bedrading: doorverbinding (aircomodule-massa: 2N-massa)
|
|
2O
|
+5 V
|
• Servo luchttemperatuur
• Servo luchtcirculatie
• Zonnesensor
|
Contact in stand ON
|
5,0
|
• Bedrading: kortsluiting (aircomodule-servo luchttemperatuur, servo luchtcirculatie, zonnesensor: 2O-C (LHD), A (RHD), A, A)
• Servo luchttemperatuur
• Servo luchtcirculatie
• Zonnesensor
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
Contact in stand LOCK
|
1,0 of minder
|
• Vervangen aircomodule
|
|
2P
|
Sensormassa
|
• Thermosensor buitenlucht
• Thermosensor interieur
• Thermosensor verdamper
• Servo luchttemperatuur
• Servo luchtcirculatie
|
Onder alle omstandigheden
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (2N)
|
