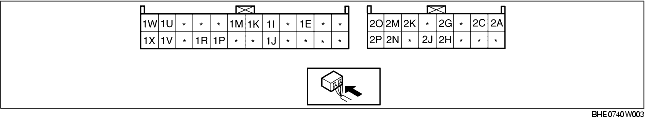

Aansluiting
|
Signaal
|
Verbonden met
|
Meetconditie
|
Spanning (V)
|
Te controleren onderdelen
|
|
1A
|
-
|
-
|
-
|
-
|
-
|
|
1B
|
-
|
-
|
-
|
-
|
-
|
|
1C
|
-
|
-
|
-
|
-
|
-
|
|
1D
|
-
|
-
|
-
|
-
|
-
|
|
1E
|
Feedback aanjagermotor
|
• Weerstand
• Aanjagerschakelaar
|
Aanjager uitgeschakeld
|
B+
|
1. Bedrading: doorverbinding, kortsluiting (aircomodule-weerstand, aanjagerschakelaar: 1E-D, C) (aanjagermotor-aanjagerrelais: A-C) (aanjagerrelais-zekering: C-HEATER 40 A)
2. Weerstand
3. Aanjagerschakelaar
4. Aanjagermotor
5. Aanjagerrelais
6. Zekering HEATER 40 A
|
|
Aanjagerschakelaar: stand 1
|
0,3
|
|
Aanjagerschakelaar: stand 2
|
1,5
|
|
Aanjagerschakelaar: stand 3
|
1,3
|
|
Aanjagerschakelaar: stand 4
|
0,7
|
|
1F
|
-
|
-
|
-
|
-
|
-
|
|
1G
|
-
|
-
|
-
|
-
|
-
|
|
1H
|
-
|
-
|
-
|
-
|
-
|
|
1I
|
Werking motor
|
Servo luchttoevoer
|
In stand RECIRCULATIE gezet
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttoevoer: 1I-A, 1J-C)
• Servo luchttoevoer
|
|
In stand BUITENLUCHT gezet
|
12
|
|
1J
|
Werking motor
|
Servo luchttoevoer
|
In stand RECIRCULATIE gezet
|
12
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttoevoer: 1J-C, 1I-A)
• Servo luchttoevoer
|
|
In stand BUITENLUCHT gezet
|
1,0 of minder
|
|
1K
|
Werking achterruitverwarming
|
Relais achterruitverwarming
|
Schakelaar achterruitverwarming UIT
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-relais achterruitverwarming: 1K-E)
• Relais achterruitverwarming
|
|
Schakelaar achterruitverwarming AAN
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
1L
|
-
|
-
|
-
|
-
|
-
|
|
1M
|
A/C
|
Drukschakelaar koudemiddel
|
Aanjager uitgeschakeld
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-drukschakelaar koudemiddel: 1M-B) (drukschakelaar koudemiddel-PCM: C-4W)
• Drukschakelaar koudemiddel
• PCM: spanning op aansluiting (4W)
|
|
Aanjagerschakelaar: AAN en aircoschakelaar: AAN
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
1N
|
-
|
-
|
-
|
-
|
-
|
|
1O
|
-
|
-
|
-
|
-
|
-
|
|
1P
|
Signaal
|
-
|
-
|
-
|
-
|
|
1Q
|
-
|
-
|
-
|
-
|
-
|
|
1R
|
Signaal
|
-
|
-
|
-
|
-
|
|
1S
|
-
|
-
|
-
|
-
|
-
|
|
1T
|
-
|
-
|
-
|
-
|
-
|
|
1U
|
Werking motor
|
Servo luchttemperatuur
|
Bewegend naar KOUD
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttemperatuur: 1U-F, 1V-G)
• Servo luchttemperatuur
|
|
Bewegend naar WARM
|
12
|
|
1V
|
Werking motor
|
Servo luchttemperatuur
|
Bewegend naar KOUD
|
12
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttemperatuur: 1U-F, 1V-G)
• Servo luchttemperatuur
|
|
Bewegend naar WARM
|
1,0 of minder
|
|
1W
|
Werking motor
|
Servo luchtcirculatie
|
In stand ONTWASEMEN gezet
|
12
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchtcirculatie: 1W-G, 1X-F)
• Servo luchtcirculatie
|
|
Bewegend naar VENTILEREN
|
1,0 of minder
|
|
1X
|
Werking motor
|
Servo luchtcirculatie
|
In stand ONTWASEMEN gezet
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchtcirculatie: 1W-G, 1X-F)
• Servo luchtcirculatie
|
|
Bewegend naar VENTILEREN
|
12
|
|
2A
|
B+
|
Zekering ROOM 15 A
|
Onder alle omstandigheden
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-zekering: 2F-ROOM 15 A)
• Zekering ROOM 15 A
|
|
2B
|
-
|
-
|
-
|
-
|
-
|
|
2C
|
IG2
|
Zekering A/C 7,5 A
|
Contact in stand ON
|
B+
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-zekering: 2C-A/C 7,5 A)
• Zekering A/C 7,5 A
|
|
Contact in stand LOCK
|
1,0 of minder
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-zekering: 2C-A/C 7,5 A)
|
|
2D
|
-
|
-
|
-
|
-
|
-
|
|
2E
|
-
|
-
|
-
|
-
|
-
|
|
2F
|
-
|
-
|
-
|
-
|
-
|
|
2G
|
Signaal potentiometer
|
Servo luchtcirculatie
|
VENT
|
4,0
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchtcirculatie: 2G-E, 2P-C)
• Servo luchtcirculatie
• Aircomodule: spanning op aansluiting (2O)
|
|
BI-LEVEL
|
3,3
|
|
VERWARMEN
|
2,6
|
|
VERWARMEN/ONTWASEMEN
|
1,8
|
|
ONTWASEMEN
|
1,0
|
|
2H
|
Signaal potentiometer
|
Servo luchttemperatuur
|
Temperatuurregelknop in stand MAX KOUD
|
3,9
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-servo luchttemperatuur: 2H-E, 2P-A)
• Servo luchttemperatuur
• Aircomodule: spanning op aansluiting (2O)
|
|
Temperatuurregelknop in stand MAX WARM
|
1,1
|
|
2I
|
-
|
-
|
-
|
-
|
-
|
|
2J
|
Signaal thermosensor verdamper
|
Thermosensor verdamper
|
Vergeleken met door de thermosensor verdamper gemeten temperatuur
|
Zie afbeelding 1
|
• Bedrading: doorverbinding (aircomodule-thermosensor verdamper: 2J-B, 2P-A)
• Bedrading: kortsluiting (aircomodule-thermosensor verdamper: 2J-B)
• Thermosensor verdamper
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
2K
|
Signaal thermosensor buitenlucht
|
Thermosensor buitenlucht
|
Vergeleken met door de thermosensor buitenlucht gemeten temperatuur
|
Zie afbeelding 2
|
• Bedrading: doorverbinding (aircomodule-thermosensor buitenlucht: 2K-B, 2P-A)
• Bedrading: kortsluiting (aircomodule-thermosensor buitenlucht: 2K-B)
• Thermosensor buitenlucht
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
2L
|
-
|
-
|
-
|
-
|
-
|
|
2M
|
Ingangssignaal thermosensor koelvloeistof
|
PCM
|
Vergeleken met door de thermosensor koelvloeistof gemeten temperatuur
|
Zie afbeelding 3
|
• Bedrading: doorverbinding, kortsluiting (aircomodule-PCM: 2M-5W)
• Thermosensor koelvloeistof
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
2N
|
MASSA
|
Massa carrosserie
|
Onder alle omstandigheden
|
1,0 of minder
|
• Bedrading: doorverbinding (aircomodule-massa: 2N-massa)
|
|
2O
|
+5 V
|
• Servo luchttemperatuur
• Servo luchtcirculatie
|
Contact in stand ON
|
5,0
|
• Bedrading: kortsluiting (aircomodule-servo luchttemperatuur, servo luchtcirculatie: 2O-C, A)
• Servo luchttemperatuur
• Servo luchtcirculatie
• Aircomodule: spanning op aansluiting (2C, 2N)
|
|
Contact in stand LOCK
|
1,0 of minder
|
• Vervangen aircomodule
|
|
2P
|
Sensormassa
|
• Thermosensor buitenlucht
• Thermosensor verdamper
• Servo luchttemperatuur
• Servo luchtcirculatie
|
Onder alle omstandigheden
|
1,0 of minder
|
• Aircomodule: spanning op aansluiting (2N)
|
