CONTROLE SLOTSERVO VOORPORTIER

BHE091458490W03

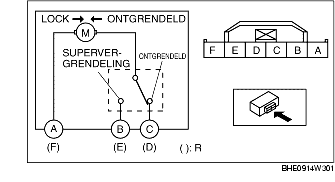

Slotservo

1. Zet accuspanning op de aansluitingen en controleer de werking van de servo.

• Vervang de slotservo als deze niet aan de specificaties voldoet.

Werking servo

Aansluiting

B+

Massa

Vergrendelen
A
(F)
C
(D)
Supervergrendeling
A
(F)
B
(E)
Ontgrendelen
C en B
(D en E)
A
(F)

( ) :
R

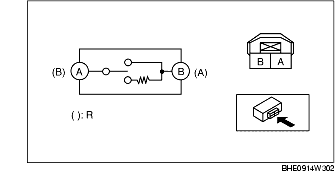

Portierslotschakelaar

1. Controleer de doorverbinding tussen de aansluitingen van de slotschakelaar.

• Vervang de slotservo als deze niet aan de specificaties voldoet.

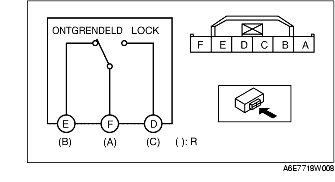

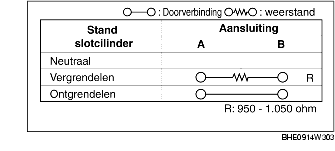

Slotcilinderschakelaar portier

1. Neem de stekker van de slotservo los.

2. Controleer de doorverbinding tussen de aansluitingen van de slotschakelaar.

• Vervang de slotservo als deze niet aan de specificaties voldoet.
