ZUSAMMENBAU VON ANTRIEBSWELLE UND HAUPTWELLE

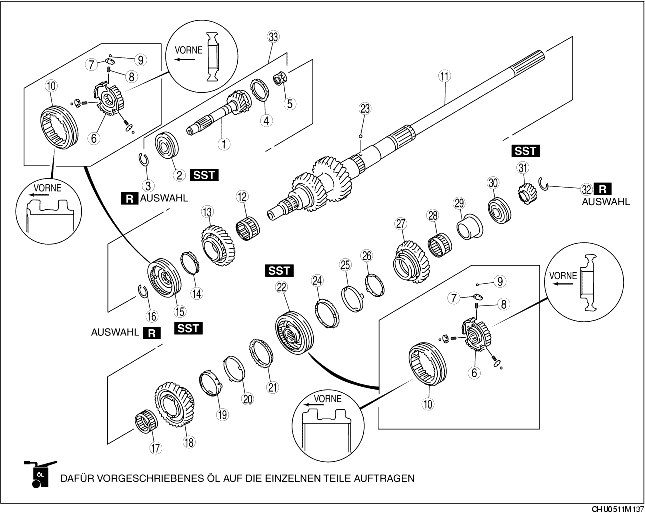

1. Die Teile gemäß der Reihenfolge in der Tabelle einbauen.

2. Folgende Punkte nach dem Zusammenbau prüfen.

(1) Das Gangrad lässt sich leichtgängig von Hand drehen.

(2) Der Synchronring hakt nicht.

.

Einbauhinweis für Lager

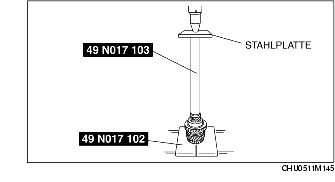

1. Das Lager mit dem SST einbauen.

Einbauhinweis für Sicherungsring (Lager)

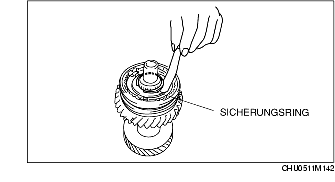

1. Den während der Zerlegung entfernten Sicherungsring aufsetzen und den Abstand zwischen Sicherungsring und Montagenut mit einer Fühlerlehre bestimmen.

2. Einen neuen Sicherungsring aus der folgenden Tabelle so auswählen, dass der in Schritt 1 gemessene Abstand im Sollbereich liegt. Dann auf das Antriebsrad setzen.

Spiel

0-0,1 mm {0-0,0039 in}

Sicherungsringgröße

mm {in}

Erkennungsmarkierung	Dicke	Erkennungsmarkierung	Dicke
0	1,95 {0,077}	3	2,10 {0,083}
1	2,00 {0,079}	4	2,15 {0,085}
2	2,05 {0,081}	5	2,20 {0,087}

Zusammenbauhinweis Synchrongruppe 5./Rückwärtsgang

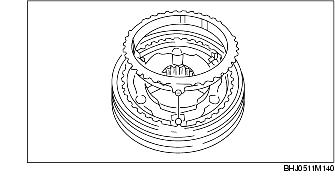

1. Den Reiter des Synchronrings genau mit der Nut des Synchronkörpers fluchten.

Achtung

• Den Synchronring beim Einbau in die Synchrongruppe nicht beschädigen.

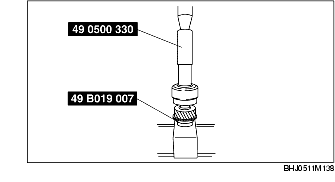

2. Die Synchrongruppe (5../Rückwärtsgang) vorsichtig mit den SSTs und einer Presse einbauen.

Einbauhinweis für Sicherungsring (Rückwärtsgang)

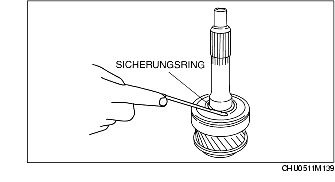

1. Den während der Zerlegung entfernten Sicherungsring aufsetzen und den Abstand zwischen Sicherungsring und Montagenut mit einer Fühlerlehre bestimmen.

2. Einen neuen Sicherungsring aus der folgenden Tabelle so auswählen, dass der in Schritt 1 gemessene Abstand im Sollbereich liegt. Dann auf die Hauptwelle setzen.

Spiel

0-0,1 mm {0-0,0039 in}

Sicherungsringgröße

mm {in}

Erkennungsmarkierung	Dicke	Erkennungsmarkierung	Dicke
A	1,80 {0,071}	D	1,95 {0,077}
B	1,85 {0,073}	E	2,00 {0,079}
C	1,90 {0,075}	F	2,05 {0,081}

Zusammenbauhinweis Synchrongruppe (1./2. Gang)

1. Den Reiter jedes Rings mit der Montagebohrung des 2. Gangrades und der Nut des Synchronkörpers fluchten.

Achtung

• Keinen der Synchronringe beim Einbau in die Synchrongruppe beschädigen.

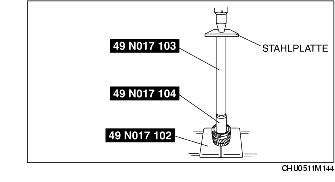

2. Die Synchrongruppe (1./2. Gang) vorsichtig mit den SSTs und einer Presse einbauen.

Einbauhinweis für 6. Gangrad

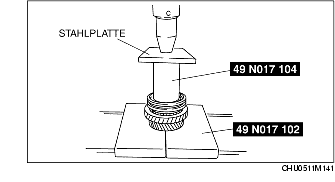

1. Das Lager und das 6. Gangrad mit Hilfe der SSTs und einer Presse einbauen.

Einbauhinweis für Sicherungsring (6. Gang)

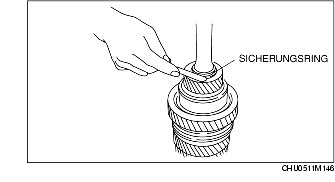

1. Den während der Zerlegung entfernten Sicherungsring aufsetzen und den Abstand zwischen Sicherungsring und Montagenut mit einer Fühlerlehre bestimmen.

2. Einen neuen Sicherungsring aus der folgenden Tabelle so auswählen, dass der in Schritt 1 gemessene Abstand im Sollbereich liegt. Dann auf die Hauptwelle setzen.

Spiel

0-0,11 mm {0-0,0043 in}

Sicherungsringgröße

mm {in}

Erkennungsmarkierung	Dicke	Erkennungsmarkierung	Dicke
A	2,67 {0,105}	G	3,03 {0,119}
B	2,73 {0,107}	H	3,09 {0,122}
C	2,79 {0,110}	J	3,15 {0,124}
D	2,85 {0,122}	K	3,21 {0,126}
E	2,91 {0,115}	L	3,27 {0,129}
F	2,97 {0,117}	-	-
