1. Quitar el cambio. [Véase DEPOSE/REPOSE DE BOITE DE VITESSES [R15M-D]]. [Véase REMOCION/INSTALACION CAMBIO (Y16M-D)]. (Véase DEPOSE/REPOSE DE LA BOITE DE VITESSES AUTOMATIQUE).
2. Quitar el volante del motor. (MT) (Véase DEPOSE/REPOSE D'UNITE D'EMBRAYAGE).
3. Quitar el disco conductor. (AT) (Véase REMOCION/INSTALACION DISCO CONDUCTOR).

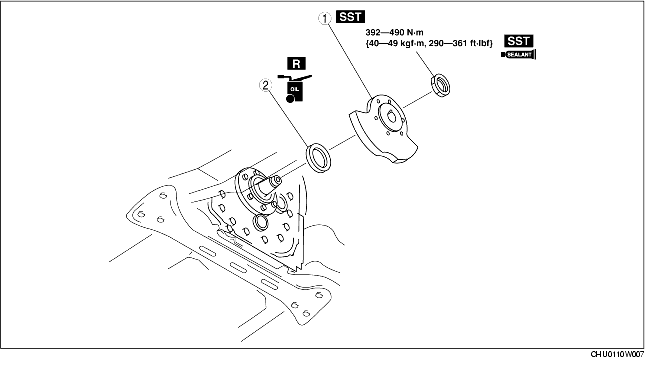

4. Quitar según el orden indicado en la tabla.
5. Instalar en el orden contrario al de la remoción.
|
1
|
Contrapeso (AT)
(Véase Detalles de remoción contrapeso).
(Véase Detalles de instalación contrapeso).
|
|
2
|
Sello de aceite trasero
|

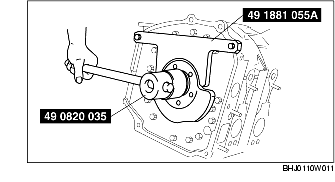

1. Quitar la contratuerca bloqueando el contrapeso con la SST.
2. Quitar el contrapeso con la SST.
3. Quitar la SST.
1. Proteger el eje de excéntricas con un trapo y quitar el sello de aceite con la SST.
1. Aplicar aceite del motor en el borde de un nuevo sello de aceite.

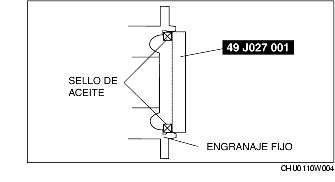

2. Tapar el sello de aceite trasero en el engranaje fijo con la SST.
1. Instalar la llave de bloqueo al eje de excéntricas.
2. Instalar el contrapeso al eje de excéntricas.
3. Aplicar la masilla impermeable a las roscas de la contratuerca.
4. Instalar la contratuerca al eje de excéntricas y apretar temporalmente.
5. Bloquear el contrapeso contra la rotación utilizando la SST, y apretar según el par especificado.
