REMOCION/INSTALACION AMORTIGUADOR Y MUELLE HELICOIDAL TRASEROS

BHE021405910W01

Advertencia

• Si los pasos siguientes se realizan sin haber quitado primero el sensor de velocidad rueda ABS, podría producirse una apertura en el circuito causada por haber tirado del cableado. Antes de realizar las operaciones, quitar el sensor de velocidad rueda ABS (lado del eje) y alejar el sensor del cableado.

1. Quitar según el orden indicado en la tabla.

2. Instalar en el orden contrario al de la remoción.


1	Cable freno de estacionamiento
2	Pinza (Véase Detalles de remoción pinza).
3	Perno interior del brazo lateral trasero (superior)
4	Tuerca superior brazo barra estabilizadora
5	Perno inferior del amortiguador trasero
6	Soporte amortiguador trasero (Véase Detalles de remoción soporte amortiguador trasero).
7	Amortiguadores traseros y muelle helicoidal (Véase Detalles de instalación amortiguador y muelle helicoidal traseros).
8	Tuerca barra pistón (Véase Detalles de remoción tuerca barra pistón).
9	Sujetador
10	Casquillo
11	Alojamiento resorte superior
12	Caucho alojamiento resorte (Véase Detalles de instalación caucho alojamiento resorte).
13	Casquillo
14	Distanciador
15	Tope de carrera amortiguador y caja de tope
16	Tope de carrera amortiguador
17	Collar (Véase Detalles de instalación collar).
18	Caja de tope
19	Muelle helicoidal (Véase Detalles de instalación muelle helicoidal).
20	Amortiguador trasero

Detalles de remoción pinza

1. Colocar la pinza y colgar el cable de manera que no estorbe.

Detalles de remoción soporte amortiguador trasero

1. Quitar el revestimiento de la extremidad del maletero. (Véase REMOCION/INSTALACION REVESTIMIENTO EXTREMIDAD MALETERO).

2. Quitar el revestimiento lateral del maletero. (Véase REMOCION/INSTALACION REVESTIMIENTO LATERAL MALETERO).

3. Quitar el soporte del amortiguador trasero.

Detalles de remoción tuerca barra pistón

Atención

• Antes de quitar la tuerca de la barra del pistón, asegurar el amortiguador y el muelle en la SST. De lo contrario, por causa de la presión elevada, el amortiguador y el muelle pueden desprenderse de golpe y causar lesiones graves o mortales, o daños al vehículo.

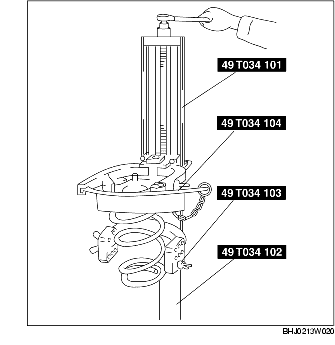

1. Instalar las SST utilizando un trapo para prevenir que el muelle se dañe.

2. Con las SST, comprimir el muelle helicoida y quitar la tuerca de la barra del pistón.

Detalles de instalación muelle helicoidal

1. Instalar el muelle helicoidal con las SST utilizando un trapo.

2. Utilizando las SST, comprimir el muelle helicoidal.

3. Instalar el amortiguador así que la parte inferior del muelle helicoidal sea posicionada en el estribo del asiento inferior.

Detalles de instalación collar

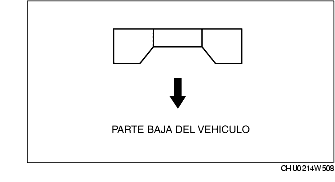

1. Instalar el collar de manera que la superfície cónica se oriente hacia abajo, como se muestra en la figura.

Detalles de instalación caucho alojamiento resorte

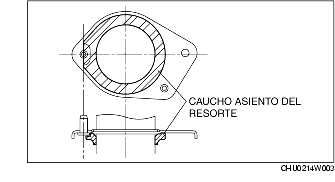

1. Instalar el caucho del alojamiento del resorte al alojamiento del resorte superior como se muestra en la figura.

Detalles de instalación amortiguador y muelle helicoidal traseros

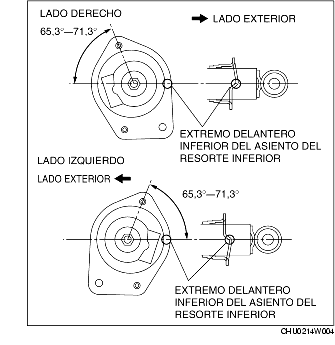

1. Instalar el muelle helicoidal con el extremo inferior del filamento del alojamiento del resorte inferior en la dirección que se indica en la figura.
