DESMONTAJE/MONTAJE CILINDRO MAESTRO DE EMBRAGUE
BHE051041990W02
1. Desmontar según el orden indicado en la tabla.
2. Montar en el orden contrario al del desmontaje.
Volante a la izquierda
.
|
1
|
Grapa tubo flexible
|
|
2
|
Tubo flexible depósito de expansión
|
|
3
|
Junta
|
|
4
|
Casquillo
|
|
5
|
Perno fileteado
|
|
6
|
Guarnición
|
|
7
|
Conector
|
|
8
|
Guarnición
|
|
9
|
Anillo elástico
|
|
10
|
Pistón, componente guarnición secundario
|
|
11
|
Distanciador
|
|
12
|
Guarnición primaria
|
|
13
|
Resorte de retorno
|
|
14
|
Cuerpo cilindro maestro de embrague
|
Volante a la derecha
.
|
1
|
Grapa tubo flexible
|
|
2
|
Tubo flexible depósito de expansión
|
|
3
|
Junta
|
|
4
|
Casquillo
|
|
5
|
Anillo elástico
|
|
6
|
Pistón, componente guarnición secundario
|
|
7
|
Distanciador
|
|
8
|
Guarnición primaria
|
|
9
|
Resorte de retorno
|
|
10
|
Cuerpo cilindro maestro de embrague
|

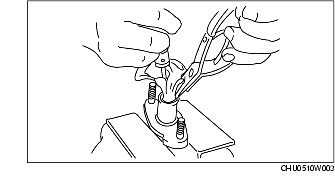

Detalles de desmontaje/montaje anillo elástico
1. Mientras se presiona el pistón con un punzón envuelto en un trapo para proteger la superficie de contacto de la barra de empuje, quitar/instalar el anillo elástico.
