DESMONTAJE/MONTAJE ENFRIADOR DEL ACEITE (AT)

1. Desmontar según el orden indicado en la tabla.

2. Montar en el orden contrario al del desmontaje.

.

Detalles de desmontaje depósito exterior del radiador (incorporado en el enfriador del aceite)

1. Controlar la altura de las lengüetas.

2. Poner la punta de un destornillador de punta media entre la extremidad de la lengüeta y el depósito exterior.

Nota

• Para quitar el depósito, no abrir las lengüetas más de lo que es necesario.

3. Apalancando con el destornillador, abrir todas las lengüetas.

Nota

• Si falta una lengüeta, sustituir el radiador.

4. Una vez abiertas todas las lengüetas, quitar el depósito exterior del radiador y el O-ring (junta) del colector.

5. Controlar la superficie de la junta del radiador para asegurarse que no sea sucia o dañada.

6. Controlar que el depósito exterior del radiador no sea deformado. Si está deformado, sustituirlo.

Detalles de montaje depósito exterior del radiador (incorporado en el enfriador del aceite)

1. Instalar un nuevo O-ring y asegurarse que no sea torcido.

Nota

• El viejo O-ring debe sustituirse.

2. Poner el depósito del radiador en el colector, teniendo cuidado de no arañar la junta del depósito con las lengüetas.

Nota

• El paso 3 muestra como ajustar la apertura de las mordazas de la pinza.

3. Con las mordazas de la pinza cerradas y bloqueadas, girar el tornillo de ajuste de manera que las mordazas toquen la punta de la barrena que tiene un diámetro correspondiente a la altura medida en el paso 1 del procedimiento de remoción. Apretar la contratuerca del tornillo de ajuste para fijar la regulación.

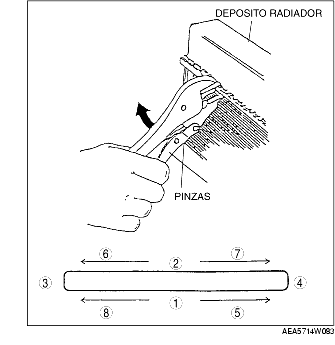

4. Con la pinza, aplastar las lengüetas del colector contra el borde de la base del depósito exterior del radiador, girando las pinzas hacia el depósito como se muestra en la figura.

5. Comprobar que la altura de las lengüetas sea igual a la altura antes de la remoción.

6. Controlar por si hay pérdidas del radiador. (Véase CONTROL PERDIDAS DE LIQUIDO DE ENFRIAMIENTO MOTOR).
