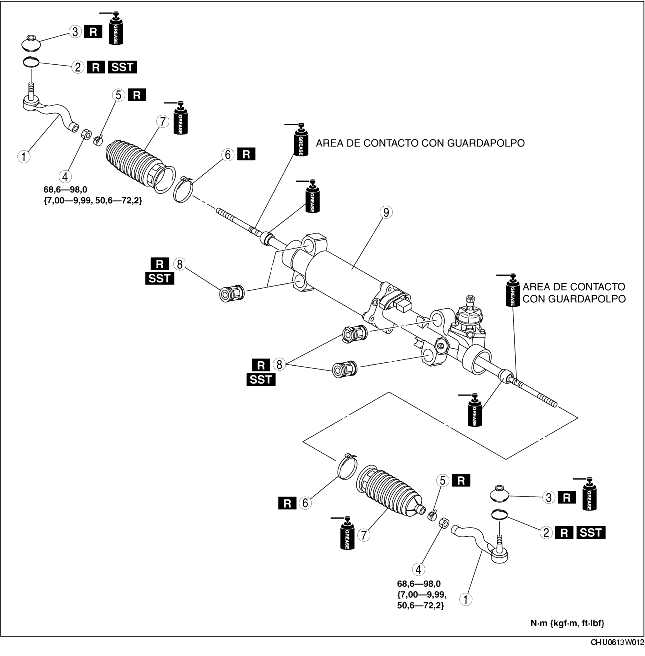

DESMONTAJE/MONTAJE CAJA Y ARTICULACIONES DE LA DIRECCION

1. Desmontar según el orden indicado en la tabla.

2. Montar en el orden contrario al del desmontaje.

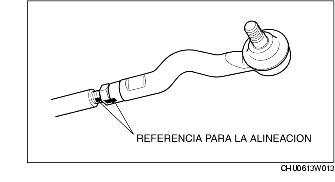

Detalles de desmontaje cabeza tirante

1. Situar las marcas de alineación como se muestra en la figura para una instalación adecuada.

2. Quitar el extremo de la barra de acoplamiento.

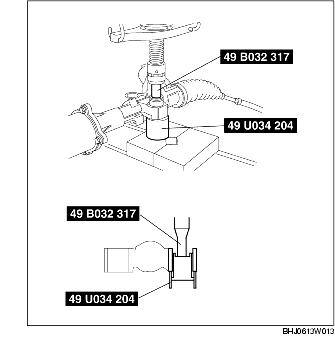

Detalles de desmontaje caucho del soporte

1. Empujar el caucho del soporte fuera de la caja de la dirección mediante las SST y una prensa.

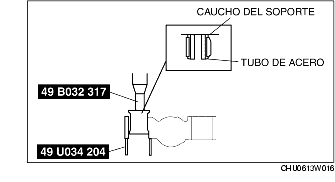

Detalles de montaje caucho del soporte

1. Aplicar agua y jabón en la parte de caucho del caucho del soporte.

2. Mediante las SST y una prensa, empujar el caucho del soporte hasta que su extremidad salga completamente de la caja de la dirección.

3. Volcar la caja de la dirección, luego pisar el caucho del soporte hasta que su extremidad salga completamente del lado opuesto. Ahora, comprobar que el caucho del soporte y el tubo de acero estén alineados.

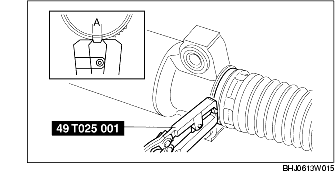

Detalles de montaje abrazadera guardapolvo

1. Aplastar la abrazadera guardapolvo usando la SST.

2. Comprobar que la distancia de arruga A esté conforme a las especificaciones.

• Si la distancia de arruga A excede de las especificaciones, reducir de la distancia de la SST y arrugar nuevamente el guardapolvo.

• Si la distancia de arruga A es inferior a la especificada, aumentar la distancia de la SST y arrugar el nuevo guardapolvo.

Distancia estándar A

2-3 mm (0,08-0,11 in)

3. Girar el guardapolvo con la mano y controlar que esté instalado firmemente a la abrazadera.

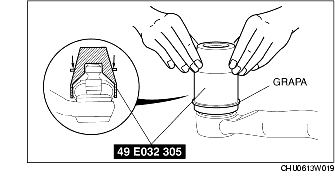

Detalles de montaje grapa

1. Limpiar la grasa vieja de la junta esférica.

2. Llenar con grasa el interior del nuevo guardapolvo.

3. Instalar el guardapolvo y la junta esférica.

4. Instalar la grapa utilizando la SST.

5. Comprobar que la grapa sea instalada sólidamente en la ranura.

6. Limpiar el exceso de grasa.
