DTC B2444, U2017


BHE080201046W24

DTC

B2444

Sensor airbag lateral lado conductor (circuito interno anómalo)

U2017

Sensor airbag lateral lado conductor (error de comunicación)

CONDICCION DE DETECCION

Atención
• Las condiciones de detección sirven para comprender el DTC antes de efectuar un control. Efectuar una inspección sólo de acuerdo con las condiciones de detección puede causar lesiones debidas a un error de funcionamiento o daños al sistema. Cuando se efectue un control, seguir siempre el procedimiento de control.
• Funcionamiento incorrecto en el cableado entre el sensor airbag lateral lado conductor y la unidad SAS.
• Funcionamiento incorrecto circuito sensor airbag lateral lado conductor

PROBABLE CAUSA

• Circuito abierto o cortocircuito en el cableado entre el sensor airbag lateral lado conductor y la unidad SAS
• Funcionamiento incorrecto sensor airbag lateral lado conductor
• Funcionamiento incorrecto de la unidad SAS

Procedimiento de diagnóstico

PASO

INSPECCION

ACCION

1
CONTROLAR EL SENSOR AIRBAG LATERAL LADO CONDUCTOR
• Utilizando el WDS o instrumento equivalente, comprobar el siguiente control PID DATOS. (Véase TABLA DE CONTROL DATOS PID).
- OD_D_CRSH
• ¿El sensor airbag lateral lado conductor funciona normalmente?
(Diagnóstico funcionamiento incorrecto actual)
• Sustituir la unidad SAS.
(Diagnóstico funcionamiento incorrecto pasado)
• Búsqueda averías DTC completada.
No
Pasar al paso siguiente.
2
CONTROLAR EL CABLEADO ENTRE EL SENSOR AIRBAG LATERAL LADO CONDUCTOR Y LA UNIDAD SAS
Atención
• Un manejo impropio de los componentes del sistema airbag puede activar el módulo airbag y el pretensor de los cinturones de seguridad causando heridas graves. Consultar las advertencias y las precauciones de mantenimiento antes de manejar los componentes del sistema airbag.
(Véase PRECAUCIONES DE MANTENIMIENTO).
(Véase PRECAUCIONES DE MANTENIMIENTO).
• Poner el conmutador de arranque en LOCK.
• Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.
• Quitar la tapa de la columna de la dirección.
• Desconectar el conector de la espiral de conexión.
• Quitar la guantera.
• Desconectar el conector del módulo airbag lado pasajero.
• Desconectar los conectores del módulo airbag lateral lado conductor y pasajero.
• Desconectar los conectores del módulo airbag tipo cortina lado conductor y pasajero.
• Quitar el revestimiento inferior de la puerta trasera.
• Desconectar los conectores del pretensor de los cinturones de seguridad lado conductor y pasajero.
• Desprender parcialmente el revestimiento del piso.
• Desconectar el conector de la unidad SAS.
• Desconectar el conector del sensor airbag lateral lado conductor.
• Conectar el cable negativo de la batería.

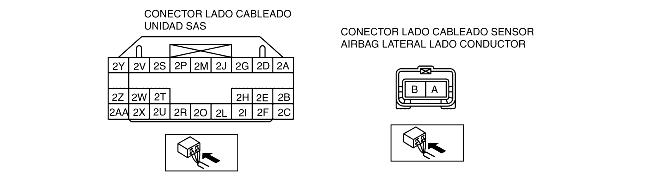

• Controlar por si se dan las siguientes condiciones en el cableado entre el terminal 2Z de la unidad SAS y el terminal A del sensor airbag lateral lado conductor, el terminal 2AA de la unidad SAS y el terminal B del sensor airbag lateral lado conductor:
- Cortocircuito hacia masa
- Cortocircuito hacia alimentación
- Circuito abierto
• ¿El cableado está normal?
Sustituir el sensor airbag lateral lado conductor, luego pasar al paso siguiente.
No
Sustituir el cableado del airbag.
3
CONTROLAR LA UNIDAD SAS
• Poner el conmutador de arranque en LOCK.
• Desconectar el cable negativo de la batería y esperar durante 1 minuto o más.
• Conectar el conector de la unidad SAS.
• Conectar el conector del sensor airbag lateral lado conductor.
• ¿Se visualizan los DTC B2444 y/o U2017?
(Diagnóstico funcionamiento incorrecto actual)
• Sustituir la unidad SAS.
(Diagnóstico funcionamiento incorrecto pasado)
• Búsqueda averías DTC completada.
No
Búsqueda averías DTC completada.
