CONTROL RECEPTOR MANDO A DISTANCIA

BHE091467820W05

1. Medir la tensión en cada terminal.

• Si la tensión no está de conformidad con lo especificado en la tabla de las tensiones en los terminales (Referencia), controlar los componentes indicados en 'Elementos del control'.

2. Si al sistema no funciona correctamente aún si los componentes y cableados relacionados no están dañados, llevar a cabo la búsqueda de averías según los síntomas.

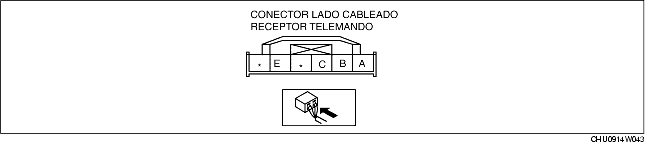

Tabla de las tensiones en los terminales (Referencia)

Terminal

Nombre señal

Conectado a

Condiciones de medición

Tensión (V)/continuidad

Elemento(s) de control

A
Alimentación
Fusible ROOM 15 A
En cualquier condición
B+
Fusible ROOM 15 A
B
ACTIVADO
Unidad mando a distancia
Cualquier pulsador de mando a distancia se activa sin la llave en el bloqueo de dirección (interruptor llave puesta OFF).
5→ 1,0 o menos
• Mando a distancia
• Unidad mando a distancia (Véase CONTROL UNIDAD MANDO A DISTANCIA).
• Controlar el cableado relacionado.
La llave está en el bloqueo de dirección (interruptor llave puesta ON).
5
C
DATOS
Unidad mando a distancia
Cualquier pulsador de mando a distancia se activa sin la llave en el bloqueo de dirección (interruptor llave puesta en OFF).
1,0 o inferior → cambia positivamente
• Mando a distancia
• Unidad mando a distancia (Véase CONTROL UNIDAD MANDO A DISTANCIA).
• Controlar el cableado relacionado.
La llave está en el bloqueo de dirección (interruptor llave puesta ON).
1,0 o menos
E
GND
Masa carrocería
En cualquier condición: controlar la continuidad hacia masa.
Continuidad detectada
GND
