REMOCION/INSTALACION UNIDAD LCD

BHE092066901W01

1. Desconectar el cable negativo de la batería.

2. Quitar los siguientes componentes:

(1) Panel inferior (Véase REMOCION/INSTALACION PANEL INFERIOR).
(2) Consola (Véase REMOCION/INSTALACION CONSOLA).
(3) Módulo panel central (Véase REMOCION/INSTALACION MODULO PANEL CENTRAL).
(4) Rejilla ventilador central (Véase REMOCION/INSTALACION REJILLA DEL VENTILADOR).

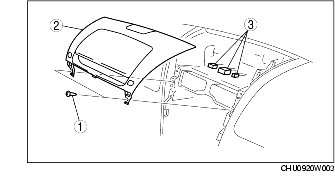

3. Quitar según el orden indicado en la tabla.

1
Tornillo
2
Unidad LCD
3
Conector

4. Instalar en el orden contrario al de la remoción.

Detalles de remoción unidad LCD

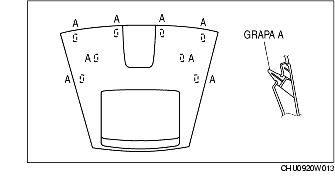

1. Tirar de la unidad LCD inferior hacia afuera, quitar la grapa A del salpicadero y luego quitar la unidad LCD.

Detalles de instalación unidad LCD

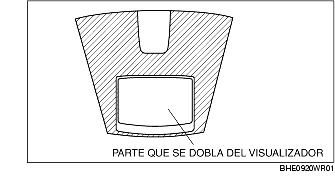

1. Instalar la unidad LCD empujando ligeramente sobre la parte ennegrecida que se muestra en la figura.

Advertencia
• No empujar sobre la parte que se dobla del visualizador cuando se instala. Esto podría dañar el engranaje de apertura/cierre del visualizador y éste podría no funcionar correctamente.
