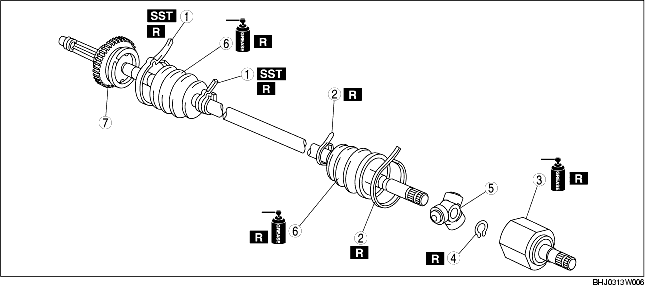

SMONTAGGIO/MONTAGGIO SEMIALBERO POSTERIORE

1. Smontare nell'ordine indicato in tabella.

2. Montare nell'ordine inverso allo smontaggio.

Dettaglio smontaggio fascetta cuffia parapolvere (lato assale)

Nota

• Rimuovere la fascetta della cuffia parapolvere solo in presenza di anomalie.

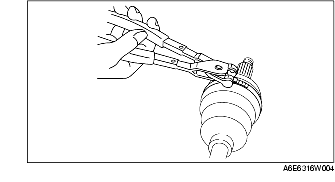

1. Rimuovere la fascetta della cuffia parapolvere usando le apposite pinze.

Dettaglio smontaggio fascetta cuffia parapolvere (lato differenziale)

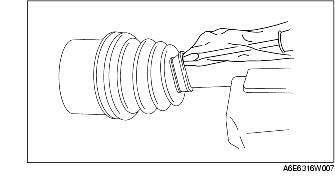

1. Rimuovere la raggrinzitura usando un cacciavite piatto.

Dettaglio smontaggio anello esterno

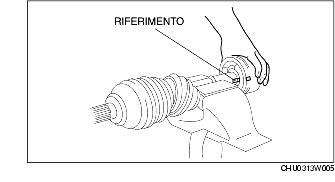

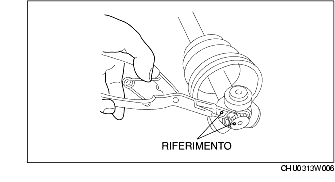

1. Tracciare un riferimento di posizione sul semialbero e sull'anello esterno.

2. Rimuovere l'anello esterno.

Dettaglio smontaggio anello elastico e giunto a tripode

1. Tracciare un riferimento di posizione sull'albero e sul giunto a tripode.

2. Rimuovere l'anello elastico usando l'apposita pinza.

3. Rimuovere il giunto a tripode dall'albero.

Avvertenza

• Per evitare di danneggiare il gruppo, non utilizzare un martello per la rimozione.

Dettaglio smontaggio cuffia parapolvere

Nota

• Rimuovere la cuffia parapolvere lato assale solo in presenza di anomalie.

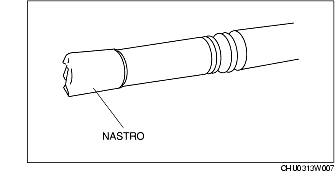

1. Avvolgere le scanalature dell'albero con del nastro in vinile.

2. Rimuovere la cuffia parapolvere.

Dettaglio montaggio cuffia parapolvere

Nota

• Le forme della cuffia sul lato assale e sul lato differenziale sono diverse per cui occorre fare attenzione a non sbagliare nell'installarle.

1. Riempire di grasso l'interno della nuova cuffia parapolvere (lato ruota).

Nota

• Non toccare il grasso con le mani. Applicare direttamente dal tubetto per evitare l'ingresso di corpi estranei nella cuffia parapolvere.

Quantità di grasso

MT: 115-135 g {4,06-4,76 oz}

AT: 90-110 g {3,18-3,88 oz}

2. Installare la cuffia parapolvere con la scanalatura del semialbero ancora avvolta dal nastro in vinile.

3. Rimuovere il nastro in vinile.

Dettaglio montaggio giunto a tripode e anello elastico

1. Allineare il giunto a tripode con il riferimento dell'albero e inserirlo usando una barra in ottone.

Avvertenza

• Per evitare di danneggiare il gruppo, non dare colpi sulla parte a rullo durante l'installazione.

2. Installare saldamente il nuovo anello elastico nella sua sede sull'albero usando le apposite pinze.

Dettaglio montaggio anello esterno

1. Riempire l'anello esterno e la cuffia parapolvere (lato differenziale) con il grasso incluso nel kit di riparazione.

Nota

• Non toccare il grasso con le mani. Applicare direttamente dal tubetto per evitare l'ingresso di corpi estranei nella cuffia parapolvere.

Quantità di grasso

MT: 175-195 g {6,18-6,87 oz}

AT: 135-155 g {4,77-5,46 oz}

2. Montare l'anello esterno.

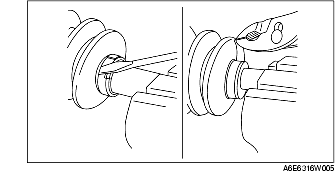

3. Espellere l'aria presente all'interno di ciascuna cuffia parapolvere sollevando con la massima cura l'estremità piccola delle medesime con un cacciavite avvolto in uno straccio.

Avvertenza

• Non permettere l'uscita del grasso.

• Non danneggiare la cuffia parapolvere.

4. Quando la pressione all'interno delle cuffie parapolvere uguaglia la pressione atmosferica, regolare la lunghezza del semialbero.

Standard

		Lunghezza semialbero (mm {in})
MT	Lato sinistro	792,6-802,6 {31,21-31,59}
	Lato destro	832,6-842,6 {32,78-33,17}
AT	Lato sinistro	791,1-801,1 {31,15-31,53}
	Lato destro	831,1-841,1 {32,71-33,11}

5. Ad installazione effettuata, verificare che la cuffia non sia danneggiata e che non ci sia perdita di grasso.

Dettaglio montaggio fascetta cuffia parapolvere (lato differenziale)

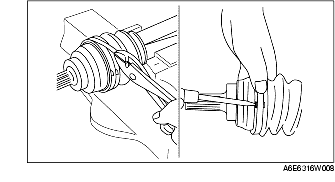

1. Servendosi di apposite pinze, avvolgere la fascetta della cuffia parapolvere attorno alla sua scanalatura in senso opposto al normale senso di rotazione del semialbero e serrare.

2. Inserire l'estremità della fascetta della cuffia parapolvere nel fermaglio e fissarla piegando all'indietro le linguette del fermaglio con un cacciavite piatto.

3. Verificare che la fascetta della cuffia parapolvere sia saldamente installata nella relativa scanalatura.

Dettaglio montaggio fascetta cuffia parapolvere (lato assale)

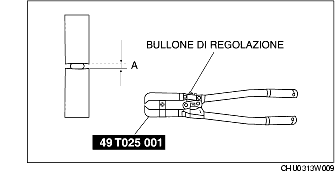

1. Regolare l'apertura come da specifica A ruotando il bullone di regolazione dello SST.

Specifica A

2,9 mm {0,11 in}

2. Raggrinzire la fascetta (piccola) della cuffia parapolvere usando lo SST.

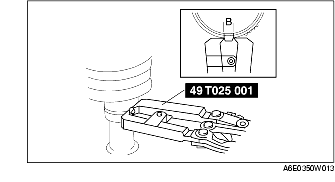

3. Verificare che la misura della raggrinzitura B sia nella norma.

• Se la misura della raggrinzitura B è eccessiva, ridurre il passo A dello SST e raggrinzire nuovamente la fascetta della cuffia parapolvere.

• Se la misura della raggrinzitura B è troppo scarsa, aumentare il passo A dello SST e rifare la raggrinzitura su una nuova fascetta della cuffia parapolvere.

Specifica B

2,4-2,8 mm {0,095-0,110 in}

4. Verificare che la fascetta della cuffia parapolvere non fuoriesca dalla propria zona d'installazione.

• Se la fascetta della cuffia parapolvere sporge dalla zona d'installazione, sostituirla con una nuova fascetta e ripetere i passi 2-4.

5. Riempire la cuffia parapolvere con il grasso fornito con il kit di riparazione.

6. Regolare il passo A dello SST come da specifica.

Specifica A

3,2 mm {0,13 in}

7. Raggrinzire la fascetta (grande) della cuffia parapolvere usando lo SST.

8. Verificare che la misura della raggrinzitura B della fascetta della cuffia parapolvere sia nella norma.

• Se la misura della raggrinzitura B è eccessiva, ridurre il passo A dello SST e raggrinzire nuovamente la fascetta della cuffia parapolvere.

• Se la misura della raggrinzitura B è troppo scarsa, sostituire la fascetta della cuffia parapolvere, aumentare il passo A dello SST e rifare la raggrinzitura sulla nuova fascetta della cuffia parapolvere.

Specifica B

2,4-2,8 mm {0,095-0,110 in}

9. Verificare che la fascetta della cuffia parapolvere non fuoriesca dalla propria zona d'installazione.

• Se la fascetta della cuffia parapolvere sporge dalla zona d'installazione, sostituirla con una nuova fascetta e ripetere i passi 7-9.
