SMONTAGGIO DIFFERENZIALE POSTERIORE

Attenzione

• Sebbene il cavalletto per motore sia dotato di un dispositivo autobloccante, è possibile che tale dispositivo non faccia effetto se il differenziale è inclinato. Se si mette a ruotare di colpo, il differenziale posteriore può causare situazioni di serio pericolo per l'incolumità personale; pertanto non tenerlo inclinato. Quando si fa girare il differenziale posteriore, afferrarlo saldamente.

1. Smontare nell'ordine indicato in tabella.

Dettaglio smontaggio gruppo differenziale

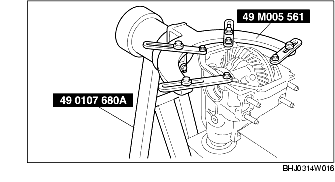

1. Installare il gruppo differenziale sugli SST.

Dettaglio smontaggio cappello cuscinetto

1. Segnare il cappello del cuscinetto e la scatola del differenziale in modo da poterli installare correttamente.

Dettaglio smontaggio spessore di regolazione e pista esterna cuscinetto laterale

1. Rimuovere lo spessore di regolazione usando un cacciavite a punta piatta.

2. Una volta rimossi, mettere degli opportuni riferimenti indicanti i lato destro e sinistro sugli spessori di regolazione e sulle piste esterne del cuscinetto laterale.

Dettaglio smontaggio cuscinetto laterale

1. Rimuovere il cuscinetto laterale usando lo SST.

2. Una volta rimossi, mettere degli opportuni riferimenti indicanti i lato destro e sinistro sui cuscinetti laterali.

Dettaglio smontaggio controdado

1. Rimuovere il controdado tenendo ferma la flangia filettata tramite lo SST.

Dettaglio smontaggio flangia filettata

1. Rimuovere la flangia filettata usando lo SST.

Dettaglio smontaggio gruppo pignone conduttore

1. Installare il controdado rimosso in cima al pignone conduttore per evitare di danneggiare la filettatura.

2. Rimuovere il gruppo pignone conduttore dando dei leggeri colpetti al controdado con un martello di plastica.

3. Rimuovere il controdado installato al passo 1.

Dettaglio smontaggio cuscinetto posteriore

Avvertenza

• Se cade, il pignone conduttore potrebbe danneggiarsi. Sorreggere con una mano il pignone conduttore durante la rimozione del cuscinetto posteriore.

1. Rimuovere il cuscinetto posteriore usando lo SST e una pressa.

Dettaglio smontaggio pista esterna cuscinetto anteriore e pista esterna cuscinetto posteriore

1. Rimuovere la pista esterna del cuscinetto dandole dei leggeri colpetti sul bordo con un cacciavite a punta piatta.
