SOSTITUZIONE PARAOLIO (PLANETARIO)


BHE031427141W01

1. Rimuovere il tappo di scarico e scaricare l'olio.

2. Installare il tappo di scarico con una nuova rondella e serrarlo.

Coppia di serraggio
39,2-53,9 N·m {4,00-5,49 kgf·m, 29,0-39,7 ft·lbf}

3. Scollegare il semialbero posteriore dalla parte del differenziale. (Vedere Dettaglio rimozione semialbero posteriore e gruppo fuso a snodo posteriore.)

4. Rimuovere il fermaglio dal semialbero posteriore.

Avvertenza
• Per non danneggiare l'interno della scatola del differenziale, avvolgere la punta del cacciavite con del nastro.

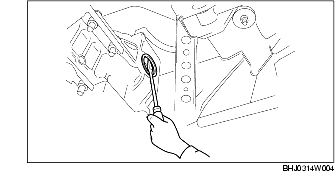

5. Rimuovere il paraolio dalla scatola del differenziale usando un cacciavite piatto.

6. Applicare olio del differenziale sul labbro del nuovo paraolio.

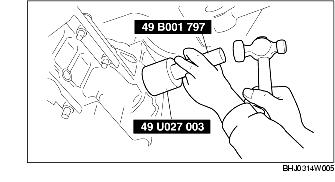

7. Piantare il nuovo paraolio nella scatola del differenziale usando gli SST.

Nota
• Installare il paraolio tenendolo dritto.

8. Dopo aver installato un nuovo fermaglio sul semialbero posteriore, inserire quest'ultimo nel differenziale posteriore. (Vedere Dettaglio installazione semialbero posteriore e gruppo fuso a snodo posteriore.)

9. Verificare che il semialbero posteriore venga saldamente trattenuto dal fermaglio, provando a tirare l'anello esterno lato differenziale verso l'assale.

10. Aggiungere l'olio nel differenziale.

11. Dopo aver aggiunto l'olio, controllarne il livello. (Vedere CONTROLLO DELL'OLIO DIFFERENZIALE.)

12. Installare il tappo di riempimento dell'olio con una nuova rondella e serrarlo.

Coppia di serraggio
39,2-53,9 N·m {4,00-5,49 kgf·m, 29,0-39,7 ft·lbf}
