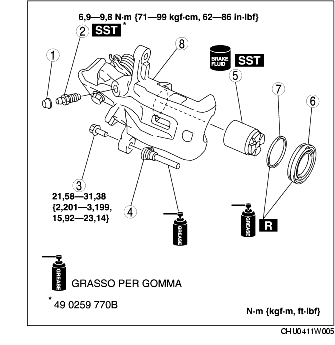

1. Smontare nell'ordine indicato in tabella.
|
1
|
Tappo di spurgo
|
|
2
|
Vite di spurgo
|
|
3
|
Bullone
|
|
4
|
Manicotto
|
|
5
|
Pistone
(Vedere Dettaglio smontaggio pistone.)
|
|
6
|
Parapolvere
|
|
7
|
Guarnizione di tenuta pistone
|
|
8
|
Corpo pinza
|
2. Montare nell'ordine inverso allo smontaggio.

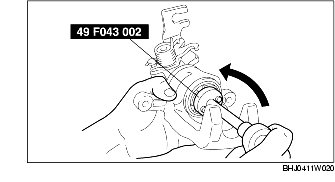

1. Ruotare il pistone in senso antiorario mediante lo SST, e rimuoverlo dal corpo pinza.
1. Montare il parapolvere sul pistone.

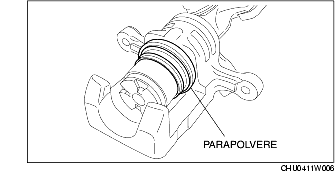

2. Inserire il labbro del parapolvere nella scanalatura del corpo pinza con il parapolvere montato sul pistone come mostrato in figura.

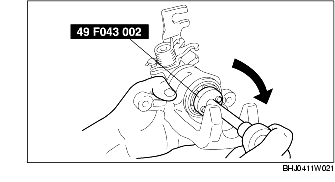

3. Ruotare lentamente il pistone in senso orario usando lo SST e spingerlo in dentro completamente.
4. Verificare che il parapolvere sia saldamente assestato nella scanalatura del pistone.
