DTC P0705


DTC P0705	Circuito interruttore posizione cambio (TR) malfunzionante (cortocircuito sul lato alimentazione)
CONDIZIONI	• Dall'interruttore TR arrivano segnali relativi a due o più posizioni per 12 secondi o più. Nota di supporto diagnosi: • Questo monitoraggio è continuo (CCM). • L'indicatore MIL si accende se il TCM rileva le condizioni di malfunzionamento riportate sopra per due cicli di guida consecutivi. • Il CODICE PENDENTE è disponibile. • I DATI CONGELATI sono disponibili. • Spia luminosa AT accesa. • Il DTC è memorizzato nel TCM.

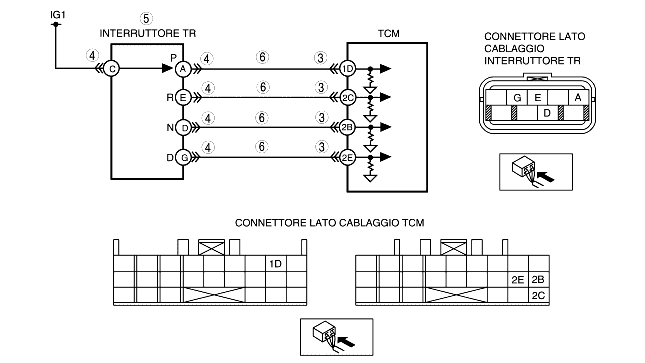

POSSIBILE CAUSA	• TCM malfunzionante • Cortocircuito sul lato alimentazione nel cablaggio tra terminale A dell'interruttore TR e terminale 1D del TCM • Cortocircuito sul lato alimentazione nel cablaggio tra terminale E dell'interruttore TR e terminale 2C del TCM • Cortocircuito sul lato alimentazione nel cablaggio tra terminale D dell'interruttore TR e terminale 2B del TCM • Cortocircuito sul lato alimentazione nel cablaggio tra terminale G dell'interruttore TR e terminale 2E del TCM • Connettori interposti tra interruttore TR e TCM danneggiati • Interruttore TR malfunzionante


PASSO	ISPEZIONE		AZIONE
1	CONTROLLARE SE SONO STATI REGISTRATI I DATI CONGELATI • I DATI CONGELATI sono stati registrati?	Sì	Andare al passo successivo.
1		No	Riportare i DATI CONGELATI sull'ordine di riparazione, quindi andare al passo successivo.
2	CONTROLLARE L'ESISTENZA DI BOLLETTINI DI RIPARAZIONE CORRELATI AL PROBLEMA IN ESAME • Verificare se esistono Bollettini Tecnici e/o procedure di riparazione on-line riguardanti il problema in esame. • Esistono informazioni tecniche riguardanti il problema in esame?	Sì	Eseguire la riparazione o la diagnosi attenendosi alle informazioni tecniche disponibili. • Se il problema non viene eliminato, andare al passo successivo.
2		No	Andare al passo successivo.
3	VERIFICARE LO STATO ATTUALE DEL SEGNALE IN INGRESSO: IL PROBLEMA È INTERMITTENTE O COSTANTE? • Posizionare il commutatore d'avviamento su LOCK. • Scollegare il connettore del TCM. • Posizionare il commutatore di avviamento su ON (motore spento). • Controllare la tensione su ciascun terminale (lato cablaggio) del TCM. (Vedere ISPEZIONE TCM.) - 1D • Posizione P: B+ • Altre posizioni: 0 V - 2C • Posizione R: B+ • Altre posizioni: 0 V - 2B - Posizione N: B+ - Altre posizioni: 0 V - 2E • Posizione D: B+ • Altre posizioni: 0 V • Sono presenti contemporaneamente due o più valori di tensione indicati sopra quando si sposta la leva selettrice dalla posizione P alla posizione D?	Sì	Andare al passo successivo.
3		No	• Posizionare il commutatore d'avviamento su LOCK. • Collegare il connettore del TCM. • Andare alla procedura di ricerca dei guasti intermittenti, quindi andare al passo 7. (Vedere RICERCA DEI GUASTI INTERMITTENTI.)
4	ISPEZIONARE IL CONNETTORE DELL'INTERRUTTORE TR • Posizionare il commutatore d'avviamento su LOCK. • Scollegare il connettore dell'interruttore TR. • Controllare se ci sono terminali deformati usando uno specchio. • I terminali dell'interruttore TR sono in buone condizioni?	Sì	Andare al passo successivo.
4		No	Riparare i terminali o sostituire l'interruttore TR, quindi andare al passo 7. (Vedere RIMOZIONE/INSTALLAZIONE INTERRUTTORE POSIZIONE CAMBIO (TR).)
5	ISPEZIONARE L'INTERRUTTORE TR • Ispezionare l'interruttore TR. (Vedere ISPEZIONE INTERRUTTORE POSIZIONE CAMBIO (TR).) • L'interruttore TR è in buone condizioni?	Sì	Andare al passo successivo.
5		No	Sostituire l'interruttore TR, quindi andare al passo 7. (Vedere RIMOZIONE/INSTALLAZIONE INTERRUTTORE POSIZIONE CAMBIO (TR).)
6	CONTROLLARE SE IL CIRCUITO DELL'INTERRUTTORE TR È IN CORTO SUL LATO ALIMENTAZIONE • Posizionare il commutatore di avviamento su ON (motore spento). • Misurare la tensione sui terminali A, E, D e G (lato cablaggio) dell'interruttore TR. • C'è tensione di 0 V sui terminali lato cablaggio del connettore dell'interruttore TR?	Sì	Andare al passo successivo.
6		No	Riparare o sostituire il cablaggio, quindi andare al passo successivo.
7	VERIFICARE CHE LA RICERCA GUASTI DEL DTC P0705 SIA STATA COMPLETATA • Posizionare il commutatore d'avviamento su LOCK. • Ricollegare tutti i connettori scollegati. • Cancellare il DTC dalla memoria del TCM usando il WDS o uno strumento equivalente. • Avviare il motore. • Guidare il veicolo con cambio in ciascuna posizione (P, R, N, e D) per 12 secondi o più. • Il DTC in esame è presente?	Sì	Sostituire il TCM, quindi andare al passo successivo. (Vedere RIMOZIONE/INSTALLAZIONE TCM.)
7		No	Andare al passo successivo.
8	ESEGUIRE LA PROCEDURA POST-RIPARAZIONE • Eseguire la "Procedura post-riparazione". (Vedere PROCEDURA POST-RIPARAZIONE [RC4A-EL].) • Sono presenti DTC?	Sì	Andare alla procedura di ricerca guasti riferita al DTC presente. (Vedere TABELLA DEI DTC [RC4A-EL].)
8		No	Ricerca guasti completata.
