ISPEZIONE TCM


BHE051318901W01

Tabella delle tensioni ai terminali (valori di riferimento)

Nota
• Quando si misura la tensione ai terminali, usare come massa i terminali 2M e 2Q del TCM in quanto si possono verificare errori nel collegamento a massa del tester.

Terminale

Segnale

Collegato a

Condizione di prova

Tensione (V)

Azione

1A
Alimentazione tampone batteria
Batteria
Costante
B+
• Ispezionare il relativo cablaggio
1B
-
-
-
-
-
1C
-
-
-
-
-
1D
Interruttore TR
(Posizione P)
Interruttore TR
Posizione P
Inferiore a 1,0
• Ispezionare l'interruttore TR
• Ispezionare il relativo cablaggio
Altre posizioni
B+
1E
Interruttore posizione M
Interruttore posizione M
Posizione M
Inferiore a 1,0
• Ispezionare il gruppo leva selettrice
• Ispezionare il relativo cablaggio
Altre posizioni
B+
1F
-
-
-
-
-
1G
Interruttore freno
Interruttore freno
Pedale freno premuto
B+
• Ispezionare l'interruttore freno
• Ispezionare il relativo cablaggio
Pedale freno rilasciato
Inferiore a 1,0
1H
-
-
-
-
-
1I
-
-
-
-
-
1J
-
-
-
-
-
1K
-
-
-
-
-
1M
-
-
-
-
-
1N
-
-
-
-
-
1P
-
-
-
-
-
1Q
-
-
-
-
-
1S
-
-
-
-
-
1T
-
-
-
-
-
1U
-
-
-
-
-
1V
CAN_H
PCM
Essendo questo terminale preposto per la comunicazione seriale, non è possibile valutare se ci sono o meno anomalie basandosi sul rilevamento della tensione. Eseguire le procedure di ricerca guasti riferite ai DTC.
-
• Ispezionare il relativo cablaggio
1W
Segnale passaggio alla marcia superiore/inferiore
(Interruttore del cambio sul volante)
Interruttore del cambio sul volante
Interruttore passaggio alla marcia superiore azionato
(Interruttore del cambio sul volante)
2,0
• Ispezionare l'interruttore del cambio sul volante
• Ispezionare il relativo cablaggio
Interruttore passaggio alla marcia inferiore azionato
(Interruttore del cambio sul volante)
2,5
Altre
4,0
1Y
CAN_L
PCM
Essendo questo terminale preposto per la comunicazione seriale, non è possibile valutare se ci sono o meno anomalie basandosi sul rilevamento della tensione. Eseguire le procedure di ricerca guasti riferite ai DTC.
-
• Ispezionare il relativo cablaggio
2A
Pressostato olio B
Pressostato olio B
2ª o 4ª
Inferiore a 1,0
• Ispezionare il pressostato olio B
• Ispezionare il relativo cablaggio
Altre
Superiore a 10
2B
Interruttore TR
(Posizione N)
Interruttore TR
Posizione N
B+
• Ispezionare l'interruttore TR
• Ispezionare il relativo cablaggio
Altre posizioni
Inferiore a 1,0
2C
Interruttore TR
(Posizione R)
Interruttore TR
Posizione R
Inferiore a 1,0
• Ispezionare l'interruttore TR
• Ispezionare il relativo cablaggio
Altre posizioni
B+
2D
Interruttore passaggio a marcia inferiore
(Gruppo leva selettrice)
Interruttore passaggio a marcia inferiore
(Gruppo leva selettrice)
Passaggio alla marcia inferiore
(Posizione M)
Inferiore a 1,0
• Ispezionare il gruppo leva selettrice
• Ispezionare il relativo cablaggio
Altre posizioni
B+
2E
Interruttore TR
(Posizione D)
Interruttore TR
Posizione D
Inferiore a 1,0
• Ispezionare l'interruttore TR
• Ispezionare il relativo cablaggio
Altre posizioni
B+
2F
Pressostato olio C
Pressostato olio C
3ª o 4ª
Inferiore a 1,0
• Ispezionare il pressostato olio C
• Ispezionare il relativo cablaggio
Altre
Superiore a 10
2G
Sensore turbina
Sensore turbina
• Controllare tramite la forma d'onda.
• Ispezionare il sensore turbina
• Ispezionare il relativo cablaggio
2H
Pressostato olio F
Pressostato olio F
Posizione R
Inferiore a 1,0
• Ispezionare il pressostato olio F
• Ispezionare il relativo cablaggio
Altre
Superiore a 10
2I
Interruttore passaggio alla marcia superiore
(Gruppo leva selettrice)
Interruttore passaggio alla marcia superiore
(Gruppo leva selettrice)
Passaggio alla marcia superiore
(Posizione M)
Inferiore a 1,0
• Ispezionare il gruppo leva selettrice
• Ispezionare il relativo cablaggio
Altre posizioni
B+
2J
Sensore TFT
Sensore TFT
Temperatura ATF 20°C {68°F}
Circa 1,55
• Ispezionare il sensore TFT
• Ispezionare il relativo cablaggio
Temperatura ATF 40°C {104°F}
Circa 1,08
Temperatura ATF 60°C {140°F}
Circa 0,7
2K
Velocità veicolo
VSS
• Controllare tramite la forma d'onda.
• Ispezionare il sensore TFT
• Ispezionare il relativo cablaggio
2M
Massa sistema
Massa
Costante
Continuità
• Ispezionare il relativo cablaggio
2N
Massa sensore TFT
Sensore TFT
Costante
Continuità
• Ispezionare il relativo cablaggio
2P
Controllo elettrovalvola di cambio rapporto F
Elettrovalvola di cambio rapporto F
• Controllare tramite la forma d'onda.
• Ispezionare l'elettrovalvola di cambio rapporto F
• Ispezionare il relativo cablaggio
2Q
Massa sistema
Massa
Costante
Continuità
• Ispezionare il relativo cablaggio
2S
Controllo elettrovalvola di cambio rapporto B
Elettrovalvola di cambio rapporto B
• Controllare tramite la forma d'onda.
• Ispezionare l'elettrovalvola di cambio rapporto B
• Ispezionare il relativo cablaggio
2T
-
-
-
-
-
2U
Ritorno a massa (massa elettrovalvola)
Elettrovalvola
Costante
Continuità
• Ispezionare il relativo cablaggio
2V
Controllo elettrovalvola di cambio rapporto C
Elettrovalvola di cambio rapporto C
• Controllare tramite la forma d'onda.
• Ispezionare l'elettrovalvola di cambio rapporto C
• Ispezionare il relativo cablaggio
2W
Controllo elettrovalvola TCC
Elettrovalvola TCC
• Controllare tramite la forma d'onda.
• Ispezionare l'elettrovalvola di cambio rapporto C
• Ispezionare il relativo cablaggio
2X
Controllo elettrovalvola controllo pressione
Elettrovalvola controllo pressione
Posizione N
B+
• Ispezionare l'elettrovalvola controllo pressione
• Ispezionare il relativo cablaggio
Regime di stallo in posizione D
Inferiore a 1,0
2Y
Controllo elettrovalvola di cambio rapporto A
Elettrovalvola di cambio rapporto A
• Controllare tramite la forma d'onda.
• Ispezionare l'elettrovalvola di cambio rapporto C
• Ispezionare il relativo cablaggio
2Z
Alimentazione
Relè principale
Commutatore avviamento ON
B+
• Ispezionare il relè principale
• Ispezionare il relativo cablaggio
Commutatore avviamento OFF
Inferiore a 1,0
2AA
Alimentazione
Relè principale
Commutatore avviamento ON
B+
• Ispezionare il relè principale
• Ispezionare il relativo cablaggio
Commutatore avviamento OFF
Inferiore a 1,0

Ispezione tramite oscilloscopio (riferimento)

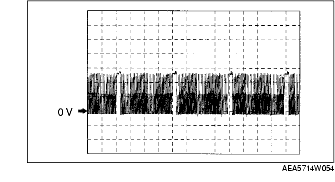

Sensore turbina

• Terminale TCM: 2G (+)-2M (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 250 ms/DIV(X)
• Condizioni per la misurazione: Velocità veicolo 20 km/h {12 mph} (posizione M in 1ª marcia)

Velocità veicolo

• Terminale TCM: 2K (+)-2M (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 2,5 ms/DIV(X)
• Condizioni per la misurazione: Velocità veicolo 20 km/h {12 mph} (posizione M in 1ª marcia)

Controllo elettrovalvola di cambio rapporto F

• Terminale TCM: 2P (+)-2U (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 10 ms/DIV(X)
• Condizioni per la misurazione: Posizione P e N, regime minimo

Controllo elettrovalvola di cambio rapporto B

• Terminale TCM: 2S (+)-2U (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 10 ms/DIV(X)
• Condizioni per la misurazione: Posizione P e N, regime minimo

Controllo elettrovalvola di cambio rapporto C

• Terminale TCM: 2V (+)-2U (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 10 ms/DIV(X)
• Condizioni per la misurazione: Posizione P e N, regime minimo

Controllo elettrovalvola TCC (TCC ON)

• Terminale TCM: 2W (+)-2M (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 5 ms/DIV(X)
• Condizioni per la misurazione: Posizione D, TCC ON (60 km/h {37 mph} o più)

Controllo elettrovalvola TCC (TCC OFF)

• Terminale TCM: 2W (+)-2M (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 5 ms/DIV(X)
• Condizioni per la misurazione: Posizione P e N, regime minimo

Controllo elettrovalvola di cambio rapporto A

• Terminale TCM: 2Y (+)-2U (-)
• Impostazione oscilloscopio: 5 V/DIV(Y), 10 ms/DIV(X)
• Condizioni per la misurazione: Posizione D in 4ª marcia
