Procedura di diagnosi
|
PASSO
|
ISPEZIONE
|
AZIONE
|
|
|---|---|---|---|
|
1
|
CONTROLLARE SE SONO STATI REGISTRATI I DATI CONGELATI
• I DATI CONGELATI sono stati registrati?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riportare i DATI CONGELATI sull'ordine di riparazione, quindi andare al passo successivo.
|
||
|
2
|
CONTROLLARE L'ESISTENZA DI BOLLETTINI DI RIPARAZIONE CORRELATI AL PROBLEMA IN ESAME
• Verificare se esistono Bollettini Tecnici e/o procedure di riparazione on-line riguardanti il problema in esame.
• Esistono informazioni tecniche riguardanti il problema in esame?
|
Sì
|
Eseguire la riparazione o la diagnosi attenendosi alle informazioni tecniche disponibili.
• Se il problema non viene eliminato, andare al passo successivo.
|
|
No
|
Andare al passo successivo.
|
||
|
3
|

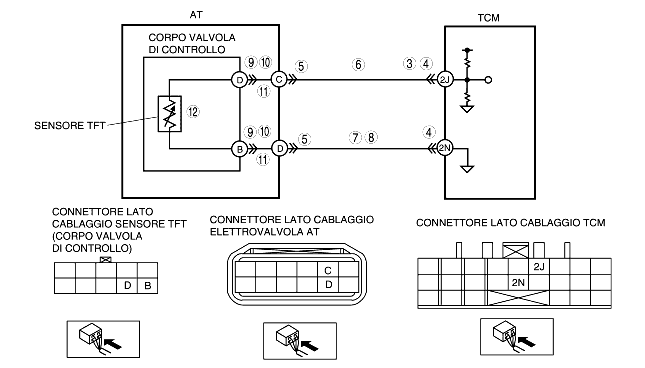

VERIFICARE LO STATO ATTUALE DEL SEGNALE IN INGRESSO: IL PROBLEMA È INTERMITTENTE O COSTANTE?
• Posizionare il commutatore di avviamento su ON (motore spento).
• Controllare la tensione sul terminale 2J (lato cablaggio) del TCM.
• La tensione sul terminale è tra 0,2-4,9 V?
|
Sì
|
Andare alla procedura di ricerca dei guasti intermittenti, quindi andare al passo 13.
(Vedere RICERCA DEI GUASTI INTERMITTENTI.)
|
|
No
|
Andare al passo successivo.
|
||
|
4
|
CONTROLLARE SE IL COLLEGAMENTO DEL CONNETTORE DEL TCM È DIFETTOSO
• Posizionare il commutatore d'avviamento su LOCK.
• Controllare se il collegamento è difettoso (terminali danneggiati/scollegati, corrosione, ecc.).
• Connettore e terminali sono in buone condizioni?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire il connettore e/o il terminale, quindi andare al passo 13.
|
||
|
5
|
CONTROLLARE SE IL COLLEGAMENTO DEL CONNETTORE DELL'ELETTROVALVOLA AT È DIFETTOSO
• Scollegare il connettore dell'elettrovalvola AT.
• Controllare se il collegamento è difettoso (terminali danneggiati/scollegati, corrosione, ecc.).
• Connettore e terminali sono in buone condizioni?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire il connettore e/o il terminale, quindi andare al passo 13.
|
||
|
6
|
CONTROLLARE SE IL CIRCUITO DEL CONNETTORE DELL'ELETTROVALVOLA AT È APERTO O IN CORTO SUL LATO ALIMENTAZIONE
• Posizionare il commutatore di avviamento su ON (motore spento).
• Controllare la tensione sul terminale C (lato cablaggio) del connettore dell'elettrovalvola AT.
• La tensione sul terminale è tra 4,0-5,0 V?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire il cablaggio, quindi andare al passo 13.
|
||
|
7
|
CONTROLLARE SE IL CIRCUITO DEL CONNETTORE DELL'ELETTROVALVOLA AT È IN CORTO SUL LATO ALIMENTAZIONE
• Controllare la tensione sul terminale D (lato cablaggio) del connettore dell'elettrovalvola AT.
• C'è tensione B+ sul terminale?
|
Sì
|
Riparare o sostituire il cablaggio, quindi andare al passo 13.
|
|
No
|
Andare al passo successivo.
|
||
|
8
|
CONTROLLARE SE IL CIRCUITO DEL CONNETTORE DELL'ELETTROVALVOLA AT È APERTO
• Posizionare il commutatore d'avviamento su LOCK.
• Scollegare il connettore del TCM.
• Controllare la continuità tra il terminale D (lato cablaggio) del connettore dell'elettrovalvola AT e il terminale 2N (lato cablaggio) del TCM.
• C'è continuità?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire il cablaggio, quindi andare al passo 13.
|
||
|
9
|
CONTROLLARE SE IL COLLEGAMENTO DEL CONNETTORE DEL CORPO VALVOLA DI CONTROLLO È DIFETTOSO
• Scollegare il connettore del corpo valvola di controllo.
• Controllare se il collegamento è difettoso (terminali danneggiati/scollegati, corrosione, ecc.).
• Connettore e terminali sono in buone condizioni?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire il connettore e/o il terminale, quindi andare al passo 13.
|
||
|
10
|
CONTROLLARE SE IL CIRCUITO DEL CONNETTORE DEL CORPO VALVOLA DI CONTROLLO È IN CORTO SUL LATO ALIMENTAZIONE
• Posizionare il commutatore di avviamento su ON (motore spento).
• Controllare la tensione sui terminali B e D (lato cablaggio) del corpo valvola di controllo.
• C'è tensione B+ sul terminale?
|
Sì
|
Riparare o sostituire il cablaggio, quindi andare al passo 13.
|
|
No
|
Andare al passo successivo.
|
||
|
11
|
CONTROLLARE SE IL CIRCUITO DEL CONNETTORE DEL CORPO VALVOLA DI CONTROLLO È APERTO
• Posizionare il commutatore d'avviamento su LOCK.
• Scollegare il connettore del corpo valvola di controllo.
• Controllare la continuità tra il connettore (lato cablaggio ) dell'elettrovalvola AT e il connettore (lato cablaggio) del corpo valvola di controllo.
• C'è continuità?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire il cablaggio, quindi andare al passo 13.
|
||
|
12
|
ISPEZIONARE IL SENSORE TFT
• Ispezionare il sensore TFT.
• Il sensore TFT è in buone condizioni?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Sostituire il sensore TFT, quindi andare al passo successivo.
|
||
|
13
|
VERIFICARE CHE LA RICERCA GUASTI DEL DTC P0713 SIA STATA COMPLETATA
• Ricollegare tutti i connettori scollegati.
• Cancellare il DTC dalla memoria del TCM usando il WDS o uno strumento equivalente.
• Guidare il veicolo per 150 secondi o più.
• Il DTC in esame è presente?
|
Sì
|
Sostituire il TCM, quindi andare al passo successivo.
(Vedere RIMOZIONE/INSTALLAZIONE TCM.)
|
|
No
|
Andare al passo successivo.
|
||
|
14
|
ESEGUIRE LA PROCEDURA POST-RIPARAZIONE
• Eseguire la "Procedura post-riparazione".
(Vedere PROCEDURA POST-RIPARAZIONE [RC4A-EL].)
• Sono presenti DTC?
|
Sì
|
Andare alla procedura di ricerca guasti riferita al DTC presente.
(Vedere TABELLA DEI DTC [RC4A-EL].)
|
|
No
|
Ricerca guasti completata.
|
||
