Procedura di diagnosi
|
PASSO
|
ISPEZIONE
|
AZIONE
|
|
|---|---|---|---|
|
1
|
CONTROLLARE LA TENSIONE DI ALIMENTAZIONE UTILIZZANDO IL WDS O UNO STRUMENTO EQUIVALENTE
• Posizionare il commutatore d'avviamento su OFF.
• Collegare il WDS o uno strumento equivalente al DLC-2.
• Posizionare il commutatore di avviamento su ON (motore spento).
• Accedere al PID B+.
• Il valore di tensione è normale?
|
Sì
|
L'anomalia potrebbe essere provvisoria. Andare al passo 6.
|
|
No
|
Andare al passo successivo.
|
||
|
2
|
ISPEZIONARE LA BATTERIA
• Ispezionare la batteria.
(Vedere ISPEZIONE DELLA BATTERIA.)
• È tutto normale?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire la batteria, quindi andare al passo 6.
(Vedere RIMOZIONE/INSTALLAZIONE BATTERIA.)
|
||
|
3
|
ISPEZIONARE L'ALTERNATORE
• Ispezionare l'alternatore.
(Vedere ISPEZIONE DELL'ALTERNATORE.)
• È tutto normale?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire l'alternatore, quindi andare al passo 6.
(Vedere RIMOZIONE/INSTALLAZIONE ALTERNATORE.)
|
||
|
4
|
CONTROLLARE SE L'ANOMALIA È DOVUTA AL COLLEGAMENTO DIFETTOSO DEL MODULO DI CONTROLLO EPS O ALLA DEFORMAZIONE DEL PIN
• Posizionare il commutatore d'avviamento su OFF.
• Ispezionare il collegamento e il cablaggio del modulo di controllo EPS.
• Scollegare il connettore del modulo di controllo EPS.
• Controllare se l'anomalia è dovuta a deformazione o collegamento difettoso dei pin del connettore del modulo di controllo EPS.
• Il collegamento, i pin del connettore e il cablaggio sono tutti in buone condizioni?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riparare o sostituire il cablaggio del connettore malfunzionante, quindi andare al passo 6.
|
||
|
5
|

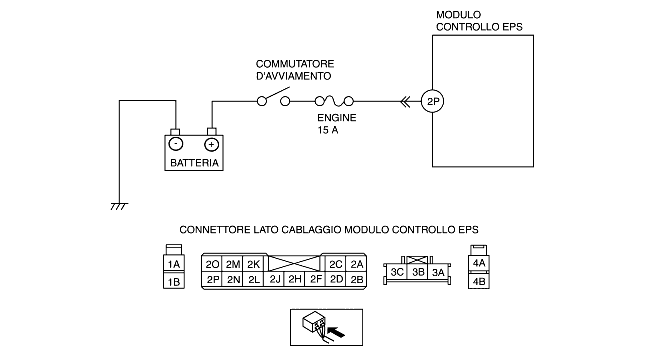

CONTROLLARE SE IL CIRCUITO D'ALIMENTAZIONE DEL MODULO DI CONTROLLO EPS E' IN CORTO VERSO MASSA
• Scollegare il terminale positivo della batteria.
• Controllare la continuità tra il terminale 2P del modulo di controllo EPS e la massa.
• C'è continuità?
|
Sì
|
Riparare o sostituire il cablaggio in cortocircuito verso massa tra il terminale 2P del modulo di controllo EPS e la massa, quindi andare al passo 6.
|
|
No
|
Andare al passo successivo.
|
||
|
6
|
CONTROLLARE CHE LA RICERCA GUASTI SIA STATA COMPLETATA
• Ricollegare tutti i connettori scollegati.
• Cancellare il DTC dalla memoria.
(Vedere Procedura di cancellazione dei DTC.)
• Posizionare il commutatore d'avviamento su OFF.
• Avviare il motore.
• Il DTC in esame è presente?
|
Sì
|
Sostituire il modulo di controllo EPS, quindi andare al passo successivo.
|
|
No
|
Andare al passo successivo.
|
||
|
7
|
ESEGUIRE LA PROCEDURA POST-RIPARAZIONE
• Sono presenti altri DTC?
|
Sì
|
Andare alla procedura di ricerca guasti riferita al DTC presente.
(Vedere Tabella dei DTC.)
|
|
No
|
Ricerca guasti completata.
|
||
