SMONTAGGIO/MONTAGGIO SCATOLA E LEVERAGGIO STERZO

1. Smontare nell'ordine indicato in tabella.

2. Montare nell'ordine inverso allo smontaggio.

Dettaglio smontaggio snodo sferico tirante

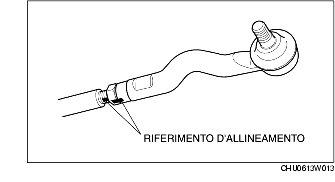

1. Tracciare dei riferimenti d'allineamento da usare in fase di installazione come mostrato in figura.

2. Rimuovere lo snodo sferico del tirante.

Dettaglio smontaggio supporto di gomma

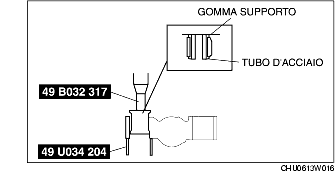

1. Spingere il supporto di gomma fuori dalla scatola dello sterzo usando gli SST ed una pressa.

Dettaglio montaggio supporto di gomma

1. Applicare sapone liquido sulla parte di gomma del supporto.

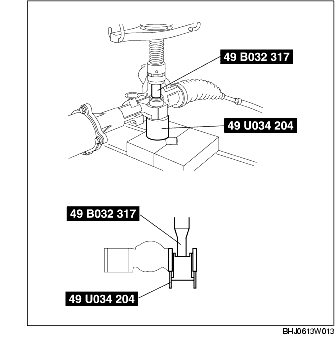

2. Usando gli SST ed una pressa, piantare il supporto di gomma finchè la sua estremità non esce completamente dalla scatola dello sterzo.

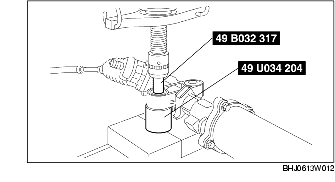

3. Capovolgere la scatola dello sterzo, quindi piantare il supporto di gomma finchè la sua estremità non esce completamente dalla parte opposta. A questo punto, verificare che il supporto di gomma e il tubo d'acciaio siano allineati.

Dettaglio montaggio fascetta cuffia parapolvere

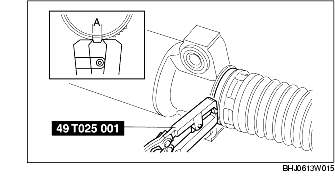

1. Raggrinzire la fascetta della cuffia parapolvere usando lo SST.

2. Verificare che l'intervallo tra le grinze A rientri nella norma.

• Se l'intervallo tra le grinze A supera il limite massimo, ridurre il passo dello SST e rifare la raggrinzitura su una nuova fascetta della cuffia parapolvere.

• Se l'intervallo tra le grinze A è inferiore al limite minimo, aumentare il passo dello SST e rifare la raggrinzitura su una nuova fascetta della cuffia parapolvere.

Intervallo standard A

2-3 mm {0,08-0,11 in}

3. Ruotare manualmente la cuffia parapolvere e verificare che sia saldamente fissata dalla fascetta.

Dettaglio montaggio fermaglio

1. Rimuovere il vecchio grasso dal perno del giunto sferico.

2. Riempire di grasso l'interno della nuova cuffia parapolvere.

3. Installare la cuffia parapolvere sul giunto sferico.

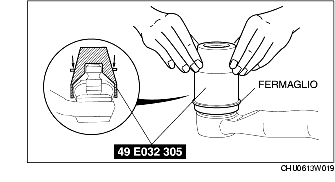

4. Installare il fermaglio usando lo SST.

5. Verificare che il fermaglio sia installato saldamente nella scanalatura.

6. Rimuovere il grasso in eccesso.
