SMONTAGGIO/MONTAGGIO CONDIZIONATORE [CLIMATIZZATORE AUTOMATICO]
BHE071161130W02
1. Smontare nell'ordine indicato in tabella.
-
Avvertenza
-
• L'uso di un grasso diverso da quello indicato può dare origine a rumorosità o causare un difettoso funzionamento delle articolazioni. Sulle articolazioni, applicare esclusivamente il grasso specificato.
2. Montare nell'ordine inverso allo smontaggio.
|
1
|
Tubo flessibile di scarico
|
|
2
|
Poliuretano espanso (1)
|
|
3
|
Transistore di potenza
|
|
4
|
Poliuretano adesivo (1)
|
|
5
|
Condotto aria
|
|
6
|
Sensore temperatura evaporatore
|
|
7
|
Poliuretano espanso (2)
|
|
8
|
Staffa (1)
|
|
9
|
Staffa (2)
|
|
10
|
Massa radiante
|
|
11
|
Tubo evaporatore
|
|
12
|
Amplificatore A/C
|
|
13
|
Attuatore convogliatore flusso aria
|
|
14
|
Gruppo articolazioni convogliatore flusso aria
|
|
15
|
Articolazione principale convogliatore flusso aria
|
|
16
|
Attuatore miscelatore aria
|
|
17
|
Gruppo articolazioni miscelatore aria
|
|
18
|
Tubo flessibile aria
|
|
19
|
Corpo A/C (1)
|
|
20
|
Corpo A/C (2)
|
|
21
|
Poliuretano adesivo (2)
|
|
22
|
Valvola d'espansione
|
|
23
|
Evaporatore
|

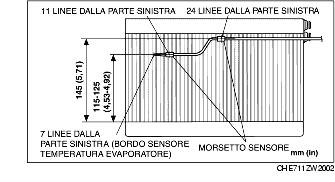

Dettaglio montaggio sensore temperatura evaporatore
1. Montare il sensore temperatura evaporatore come mostrato in figura.
