DTC B1426, B1427


DTC	B1426	Circuito spia luminosa cinture di sicurezza in corto verso l'alimentazione
DTC	B1427	Circuito spia luminosa cinture di sicurezza aperto
CONDIZIONI		Attenzione • Le condizioni di rilevamento servono per capire il profilo del DTC prima di eseguire l'ispezione. Eseguendo l'ispezione basandosi sulle sole condizioni di rilevamento, si può incorrere in errori che possono mettere a repentaglio l'incolumità personale e l'integrità del sistema. Quando si esegue l'ispezione, seguire sempre la procedura. • Circuito spia luminosa cinture di sicurezza malfunzionante
POSSIBILE CAUSA		• Quadro strumenti malfunzionante • Connettori situati tra quadro strumenti e unità SAS difettosi • Circuito aperto o cortocircuito nel cablaggio tra batteria e quadro strumenti • Circuito aperto o cortocircuito nel cablaggio tra quadro strumenti e unità SAS • Unità SAS malfunzionante


PASSO	ISPEZIONE		AZIONE

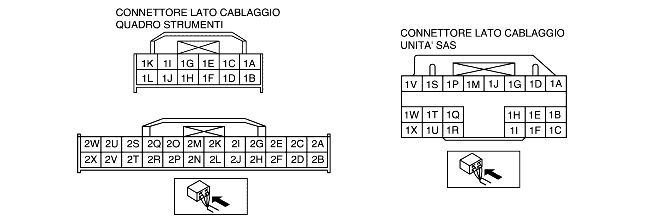

1	CONTROLLARE LA CONTINUITÀ TRA IL FUSIBILE DELLA BATTERIA E IL QUADRO STRUMENTI • Collegare il cavo negativo della batteria. • Posizionare il commutatore d'avviamento su ON. • Misurare la tensione sul terminale 2A del connettore del quadro strumenti. • La tensione è pari o superiore a 9 V?	Sì	Andare al passo successivo.
1		No	Riparare il cablaggio correlato.
2	CONTROLLARE IL CABLAGGIO TRA QUADRO STRUMENTI E UNITÀ SAS Attenzione • Una manipolazione impropria dei componenti del sistema airbag può causare l'attivazione dei moduli airbag o dei pretensionatori delle cinture di sicurezza, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare i componenti del sistema airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE.) (Vedere AVVERTENZE RIGUARDANTI LA MANUTENZIONE.) • Posizionare il commutatore d'avviamento su LOCK. • Scollegare il cavo negativo della batteria e lasciar passare 1 minuto o più. • Rimuovere il coperchio del piantone. • Scollegare il connettore della molla a spirale a lamina. • Rimuovere il vano portaoggetti. • Scollegare il connettore del modulo airbag lato passeggero. • Scollegare i connettori dei moduli airbag a tendina lato guida e lato passeggero. • Scollegare i connettori dei moduli airbag laterali lato guida e lato passeggero. • Rimuovere l'arredamento inferiore della porta posteriore. • Scollegare i connettori dei pretensionatori delle cinture di sicurezza lato guida e lato passeggero. • Staccare parzialmente il tappeto del pavimento. • Scollegare il connettore dell'unità SAS. • Scollegare il connettore del quadro strumenti. • Controllare il cablaggio tra il terminale 1E dell'unità SAS e il terminale 2A del quadro strumenti per quanto segue: - Cortocircuito verso massa - Cortocircuito verso l'alimentazione - Circuito aperto • Il cablaggio è in buone condizioni?	Sì	Andare al passo successivo.
2		No	Sostituire il cablaggio dell'airbag.
3	CONTROLLARE LA SPIA LUMINOSA DELLE CINTURE DI SICUREZZA • Collegare il connettore del quadro strumenti. • Collegare a massa, tramite un ponticello, il terminale 2G del connettore del quadro strumenti. • Posizionare il commutatore d'avviamento su ON. • La spia luminosa delle cinture di sicurezza s'illumina?	Sì	[Diagnosi per guasto attuale] • Sostituire l'unità SAS. (Vedere RIMOZIONE/INSTALLAZIONE UNITÀ SAS.) [Diagnosi per guasto insorto in passato] • Ricerca guasti completata.
3		No	Sostituire il quadro strumenti. (Vedere RIMOZIONE/INSTALLAZIONE QUADRO STRUMENTI.)
