DTC B2867


DTC B2867	Collegamento difettoso di qualche connettore dell'unità SAS
CONDIZIONI	Attenzione • Le condizioni di rilevamento servono per capire il profilo del DTC prima di eseguire l'ispezione. Eseguendo l'ispezione basandosi sulle sole condizioni di rilevamento, si può incorrere in errori che possono mettere a repentaglio l'incolumità personale e l'integrità del sistema. Quando si esegue l'ispezione, seguire sempre la procedura. • Non c'è continuità tra i terminali della barretta di rilevamento dei contatti difettosi dell'unità SAS.
POSSIBILE CAUSA	• Collegamento difettoso di qualche connettore dell'unità SAS • Qualche connettore dell'unità SAS è difettoso • Unità SAS malfunzionante


PASSO	ISPEZIONE		AZIONE
1	VERIFICARE CHE TUTTI I CONNETTORI DELL'UNITÀ SAS SIANO COLLEGATI Attenzione • Una manipolazione impropria dei componenti del sistema airbag può causare l'attivazione dei moduli airbag o dei pretensionatori delle cinture di sicurezza, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare i componenti del sistema airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE.) (Vedere AVVERTENZE RIGUARDANTI LA MANUTENZIONE.) • Posizionare il commutatore d'avviamento su LOCK. • Scollegare il cavo negativo della batteria e lasciar passare 1 minuto o più. • Staccare parzialmente il tappeto del pavimento. • I connettori dell'unità SAS sono tutti collegati saldamente?	Sì	Andare al passo successivo.
1		No	Ricollegare correttamente il connettore.

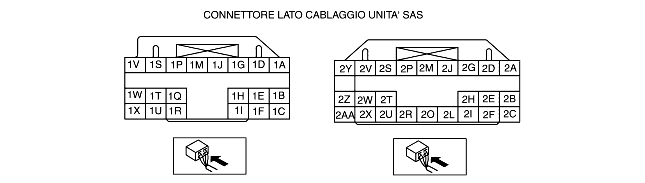

2	ISPEZIONARE TUTTI I CONNETTORI DELL'UNITÀ SAS • Rimuovere il coperchio del piantone. • Scollegare il connettore della molla a spirale a lamina. • Rimuovere il vano portaoggetti. • Scollegare il connettore del modulo airbag lato passeggero. • Scollegare i connettori dei moduli airbag laterali lato guida e lato passeggero. • Scollegare i connettori dei moduli airbag a tendina lato guida e lato passeggero. • Rimuovere l'arredamento inferiore della porta posteriore. • Scollegare i connettori dei pretensionatori delle cinture di sicurezza lato guida e lato passeggero. • Scollegare il connettore dell'unità SAS. • Le barrette di rilevamento dei contatti difettosi dei connettori dell'unità SAS sono in buone condizioni?	Sì	[Diagnosi per guasto attuale] • Sostituire l'unità SAS. (Vedere RIMOZIONE/INSTALLAZIONE UNITÀ SAS.) [Diagnosi per guasto insorto in passato] • Ricerca guasti completata.
2		No	Sostituire il cablaggio dell'airbag.
